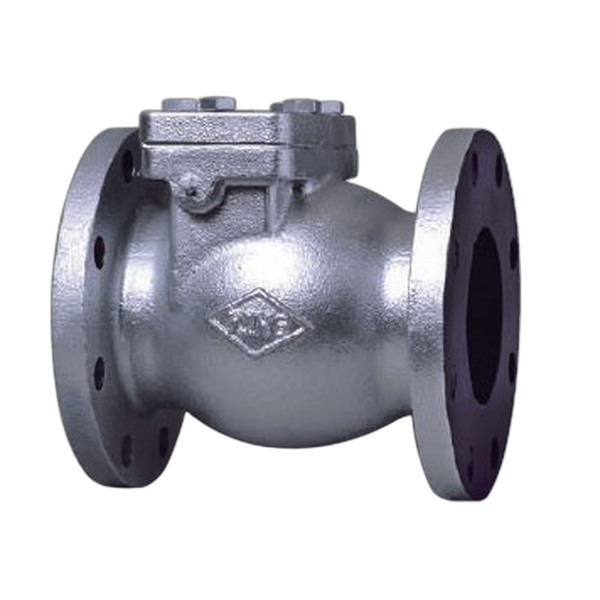

- 【東光】(法蘭口)R-065鑄鐵橫式逆止閥
JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Cast Iron |
| 閥蓋 Cover | Cast Iron |
| 閥盤 Disc | Cast Iron |
| 座環 Seat Ring | Cast Bronze |
| 閥座 Disc Seat | NBR |
| 銷 Hinge Pin | Stainless Steel |
| 堵頭 Plug | Steel |
最高工作壓力
| 80°C 以下脈動水、油、氣 / 80°C Under shock water. | 10 kgf/cm² |
| 閥體測試 / Body test | 15 kgf/cm² (HYD.) |
| 閥座測試 / Seat test | 11 kgf/cm² (HYD.) |

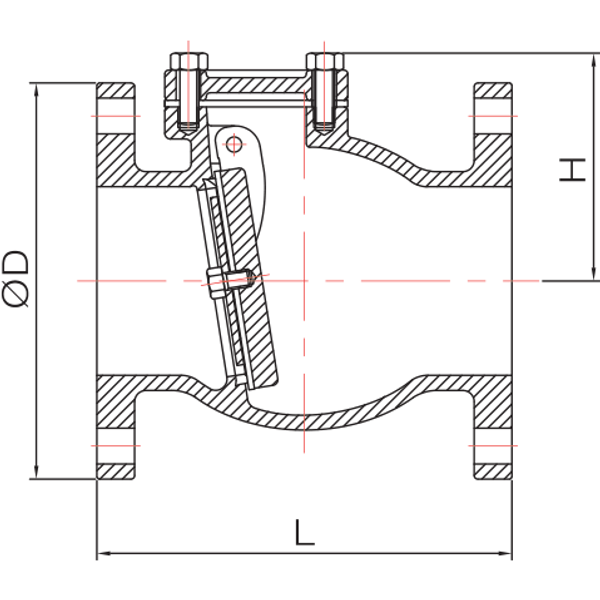

尺寸表
| 尺寸 | 2 | 2½ | 3 | 4 | 5 | 6 | 8 | 10 |
|---|---|---|---|---|---|---|---|---|
| L | 150 | 167 | 175 | 220 | 245 | 295 | 362 | 412 |
| H | 70 | 80 | 80 | 100 | 125 | 140 | 185 | 230 |
| ØD | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 |
單位:mm(±2mm)
