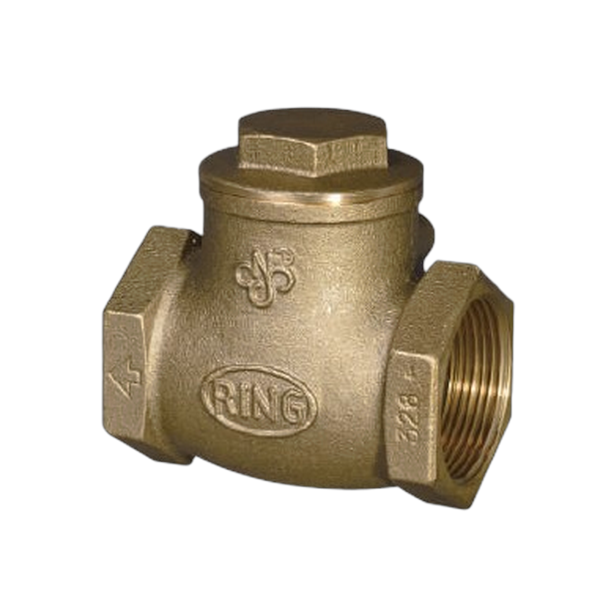

- 【東光】(牙口)R-328鑄黃銅橫式逆止閥
零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 | Body | Cast Brass |
| 閥蓋 | Cap | Cast Brass |
| 閥盤 | Disc | Cast Brass |
| 堵頭 | Plug | Brass |
| 銷 | Pin | Brass |
最高工作壓力
| 常溫之水、油、氣 / Normal Temp. water oil gas. | 200WOG 8.5 kgf/cm² |
| 閥體測試 / Body test | 17 kgf/cm² (HYD.) |
| 閥座測試 / Seat test | 13 kgf/cm² (HYD.) |

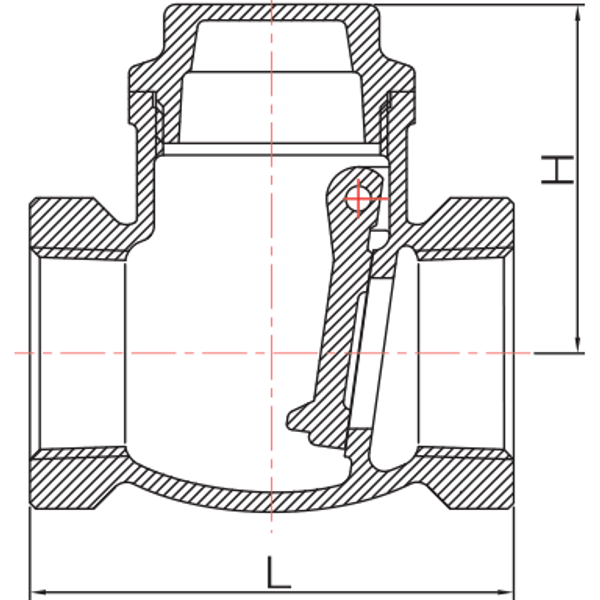

尺寸表
| 尺寸 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 |
|---|---|---|---|---|---|---|---|---|---|
| L | 54 | 61 | 70 | 81 | 91 | 109 | 137 | 150 | 180 |
| H | 40 | 44 | 50 | 55 | 64 | 71 | 82 | 93 | 108 |
單位:mm(±2mm)
台正字第5226號；CNS 9804 B2739；Screwed cap, Swing type disc, Threaded ends；註:3"有橡膠密封閥座型式,使用於消防系統型號為328A
