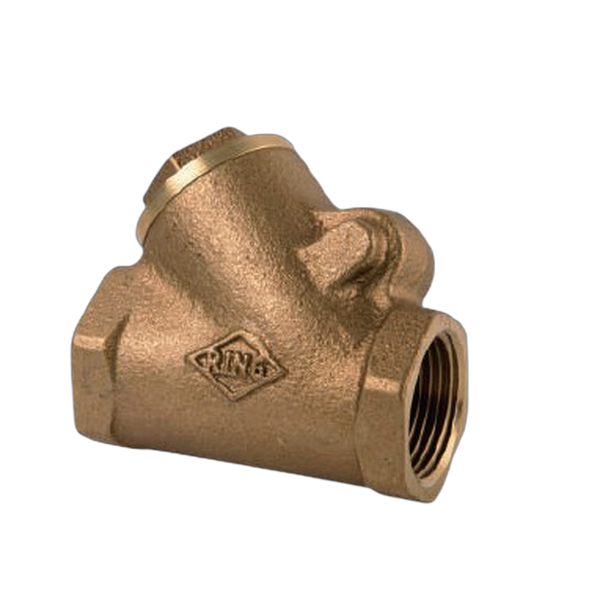

- 【東光】(牙口)R-329砲金銅Y型逆止閥
零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 | Body | Cast Bronze |
| 閥蓋 | Cap | Cast Bronze |
| 閥盤 | Disc | Cast Bronze |
| 堵頭 | Plug | Brass |
| 銷 | Pin | Brass |
最高工作壓力
| 120°C以下水、油、氣 / 120°C below. water oil gas. | 150S/300WOG 16.9 kgf/cm² |
| 220°C以下蒸氣、油、水 / 220°C below. steam water oil. | 200psi 10 kgf/cm² |
| 閥體測試 / Body test | 32 kgf/cm² (HYD.) |
| 閥座測試 / Seat test | 22 kgf/cm² (HYD.) |

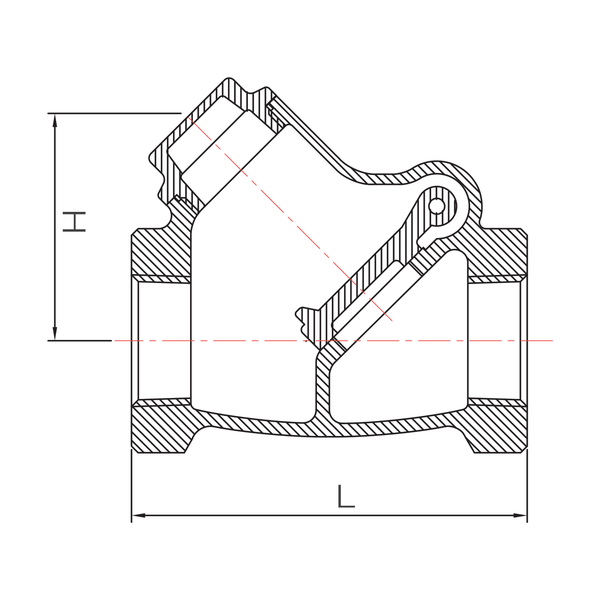

尺寸表
| 尺寸 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|
| L | 56 | 70 | 80 | 96 | 110 | 128 |
| H | 42 | 50 | 58 | 69 | 81 | 98 |
單位:mm(±2mm)
Y-pattern body, Screwed cap, Swing type disc, Threaded ends.
