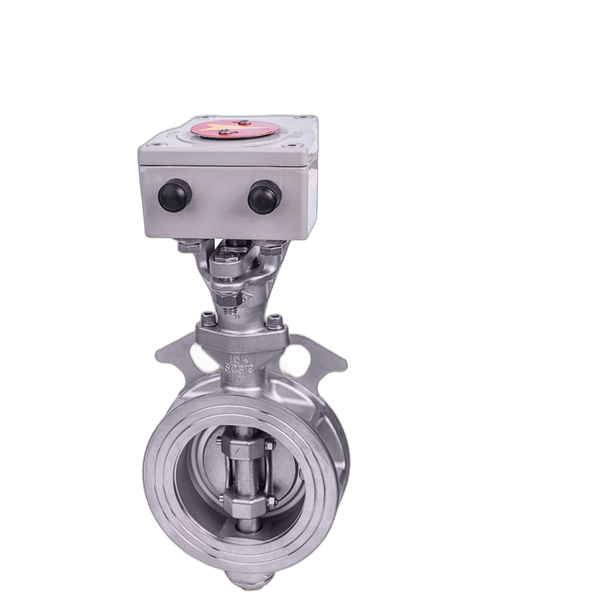

JIS-10K/16K/20K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Stainless Steel |
| 閥桿 Stem | Stainless Steel |
| 擋流盤 Disc | Stainless Steel |
| 格蘭 Gland | Stainless Steel |
| 固定環 Set Ring | Stainless Steel |
| 擋流墊圈 Seat | PTFE(Option:RPTFE) |
| 迫緊 Packing | PTFE |
| 底蓋 End Cap | Stainless Steel |
| 軸襯 Bush | Stainless Steel+PTFE |
| 把手 Handle | Stainless Steel |
| 齒輪箱 Gear box | Aluminum(2"~12"), Cast Iron(14"~26") |
最高工作壓力
| 最高工作壓力 | 20 kgf/cm² |
| 閥體測試 Body test(HYD.) | 30 kgf/cm² |
| 閥座測試 Seat test(HYD.) | 22 kgf/cm² |
| 工作溫度範圍 Working temp. range | EPDM: 0°C~90°C, PTFE: -10°C~150°C, RPTFE: -10°C~200°C |

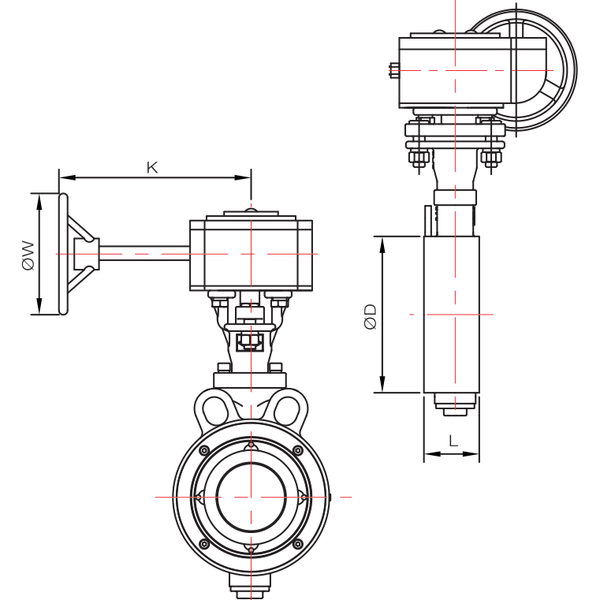

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 43 | 46 | 46 | 52 | 56 | 56 | 62 | 68 | 78 | 92 | 102 | 114 | 127 | 154 | 154 | 165 |
| ØD | 100 | 120 | 130 | 154 | 185 | 215 | 265 | 322 | 367 | 418 | 480 | 535 | 588 | 643 | 690 | 740 |
| K | 153 | 153 | 153 | 153 | 153 | 237 | 212 | 212 | 212 | 226 | 226 | 355 | 350 | 350 | 350 | 385 |
| ØW | 134 | 134 | 134 | 134 | 134 | 215 | 215 | 280 | 280 | 300 | 300 | 400 | 400 | 400 | 400 | 500 |
單位:mm(±2mm)
*閥體材質為不鏽鋼,型號為995(可承製禁油品,16K、20K及禁油品建議5吋(含)以上使用齒輪式)。*型號995產品均實施固溶化熱處理CNS4000 G3092。註:安裝前須關閉閥盤。註:20K產品4"以上使用齒輪式。
