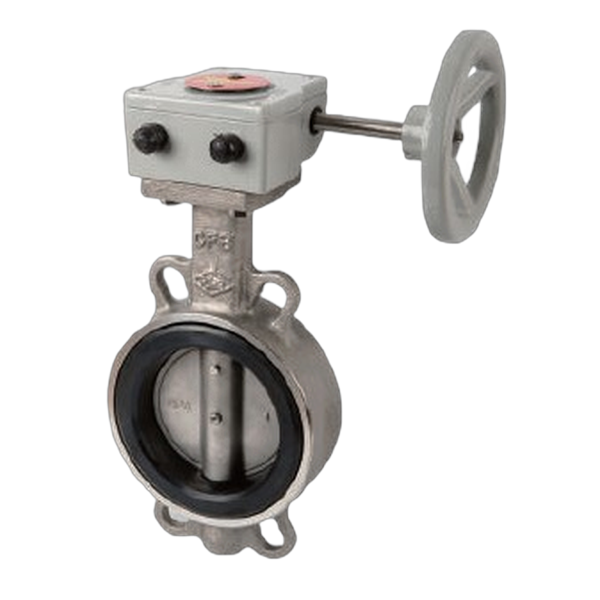

JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Stainless Steel |
| 擋流盤 Disc | Stainless Steel |
| 閥桿 Stem | Stainless Steel |
| 擋流墊圈 Seat | EPDM |
| 齒輪箱 Gear box | Aluminum(2"~12"), Cast Iron(14"~24") |
最高工作壓力
| 90°C 以下靜流水 90°C Under non shock | 10 kgf/cm² |
| 閥體測試 Body test | 15 kgf/cm² (HYD.) |
| 閥座測試 Seat test | 11 kgf/cm² (HYD.) |

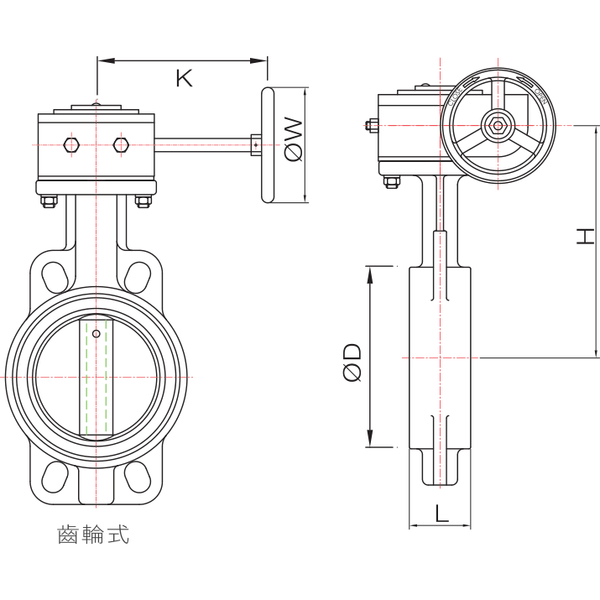

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 | 102 | 114 | 127 | 154 |
| H | 166 | 179 | 184 | 195 | 219 | 230 | 274 | 317 | 349 | 400 | 438.5 | 430 | 462 | 542 |
| ØD | 95.5 | 112.5 | 127 | 154 | 185 | 213 | 262 | 324 | 374 | 414 | 473 | 524 | 578 | 690 |
| ØW | 134 | 134 | 134 | 134 | 134 | 134 | 215 | 280 | 280 | 300 | 300 | 400 | 500 | 500 |
| K | 153 | 153 | 153 | 153 | 153 | 153 | 211 | 211 | 211 | 226 | 226 | 355 | 385 | 385 |
單位:mm(±2mm)
註:安裝前須關閉閥盤。註:本產品均實施固溶化熱處理CNS4000 G3092。
