PRODUCTS
JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Aluminum Diecast Alloy |
| 閥桿 Stem | Stainless Steel |
| 擋流盤 Disc | Stainless Steel |
| 擋流墊圈 Seat | EPDM |
| 齒輪箱 Gear | Aluminum Diecast Alloy |
最高工作壓力
| 90°C 以下靜流水 90°C Under non shock | 10 kgf/cm² |
| 閥體測試 Body test | 15 kgf/cm² (HYD.) |
| 閥座測試 Seat test | 11 kgf/cm² (HYD.) |

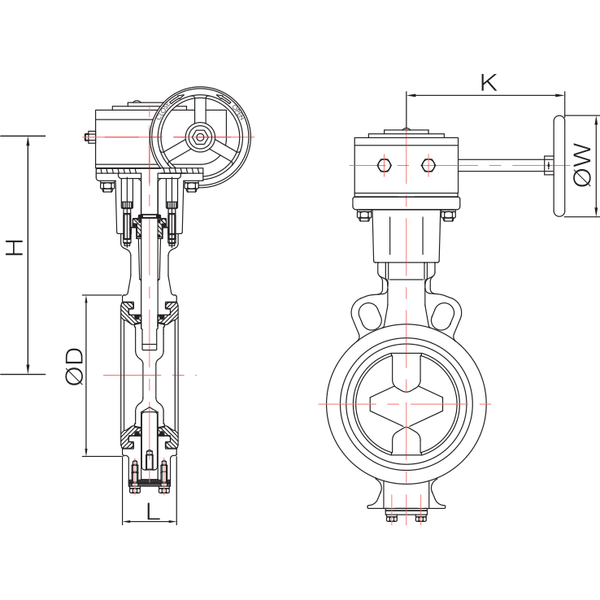

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 |
| ØD | 95.5 | 112.5 | 127 | 154 | 185 | 212.5 | 262 | 324 | 374 |
| K | 153 | 153 | 153 | 153 | 153 | 153 | 212 | 212 | 212 |
| ØW | 134 | 134 | 134 | 134 | 134 | 134 | 215 | 280 | 280 |
| H | 191 | 204 | 212 | 224 | 247 | 258 | 294 | 344 | 376 |
單位:mm(±2mm)
註:安裝前須關閉閥盤
