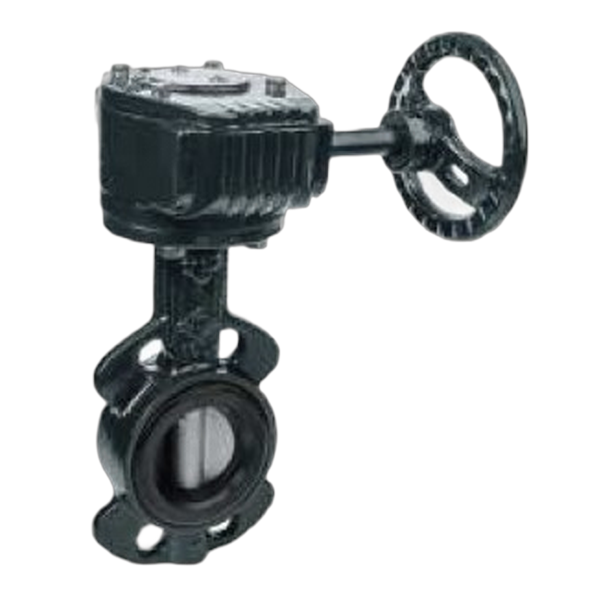

JIS-16K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Ductile Iron |
| 擋流盤 Disc | Stainless Steel |
| 閥桿 Stem | Stainless Steel |
| 擋流墊圈 Seat | EPDM (Option:NBR) |
| 斜銷 Taper Pin | Stainless Steel/Carbon Steel |
| 齒輪箱 Gear box | Cast Iron |
最高工作壓力
| 90°C 以下靜流水 90°C Under oil、shock water. | 16 kgf/cm² |
| 閥體測試 Body test | 24 kgf/cm² (HYD.) |
| 閥座測試 Seat test | 17.6 kgf/cm² (HYD.) |

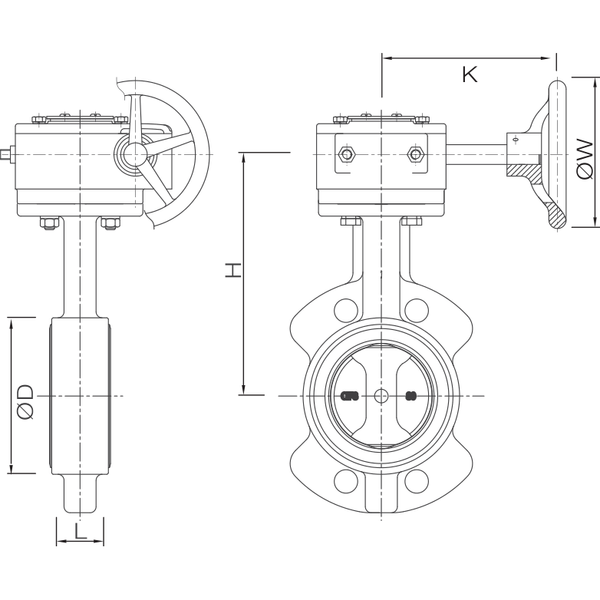

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 | 102 |
| H | 166 | 179 | 184 | 195 | 219 | 230 | 274 | 315 | 352 | 400 | 433 |
| ØD | 95.5 | 112.5 | 127 | 154 | 185 | 212.5 | 262 | 324 | 374 | 414 | 475 |
| ØW | 120 | 120 | 120 | 120 | 170 | 170 | 210 | 210 | 300 | 300 | 300 |
| K | 150 | 150 | 150 | 150 | 180 | 180 | 215 | 215 | 215 | 285 | 285 |
單位:mm(±2mm)
*閥盤材質不鏽鋼為893B。註:18"以上建議使用FIG.895系列。註:安裝前須關閉閥盤。
