JIS-16K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Ductile Iron |
| 擋流盤 Disc | Stainless Steel |
| 閥桿 Stem | Stainless Steel |
| 擋流墊圈 Seat | EPDM (Option:NBR) |
| 把手 Handle | Steel |
最高工作壓力
| 90°C 以下靜流水 90°C Under oil、shock water. | 16 kgf/cm² |
| 閥體測試 Body test | 24 kgf/cm² (HYD.) |
| 閥座測試 Seat test | 17.6 kgf/cm² (HYD.) |

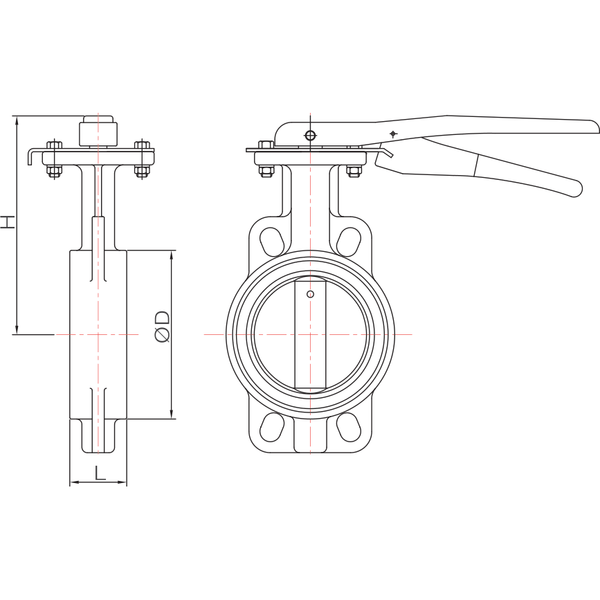

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| L | 43 | 46 | 46 | 52 | 56 | 56 |
| H | 173 | 186 | 191 | 222 | 226 | 237 |
| ØD | 95.5 | 112.5 | 127 | 154 | 185 | 212.5 |
| X | 198 | 198 | 198 | 245 | 245 | 245 |
單位:mm(±2mm)
註:6"以上建議使用齒輪式。註:安裝前須關閉閥盤。*閥盤材質不鏽鋼型號為893A。
