JIS-10K/150LB
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Ductile Iron |
| 擋流盤 Disc | Stainless Steel |
| 閥桿 Stem | Stainless Steel |
| 擋流墊圈 Seat | EPDM |
| 把手 Handle | Steel |
最高工作壓力
| 90°C 以下靜流水 90°C below. water oil gas. | 10 kgf/cm² |
| 閥體測試 Body test | 15 kgf/cm² (HYD.) |
| 閥座測試 Seat test | 11 kgf/cm² (HYD.) |

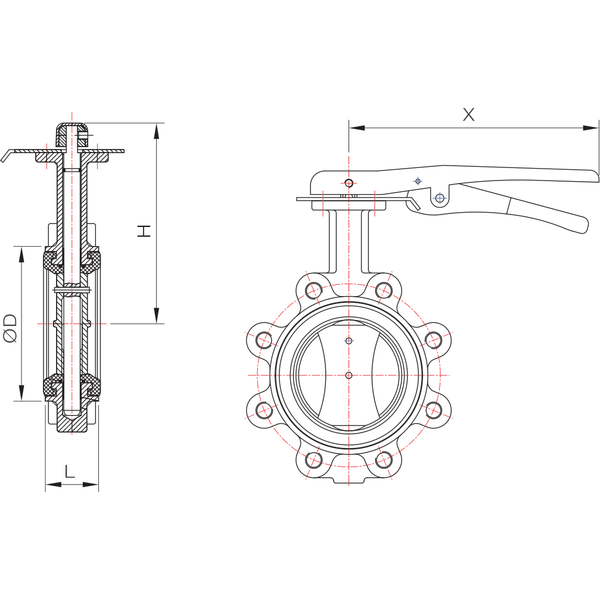

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| L | 43 | 46 | 46 | 52 | 56 | 56 |
| ØD | 95.5 | 112.5 | 127 | 154 | 185 | 212.5 |
| X | 200 | 200 | 200 | 250 | 250 | 250 |
| H | 163 | 178 | 185 | 200 | 222 | 229 |
單位:mm(±2mm)
註:安裝前須關閉閥盤
