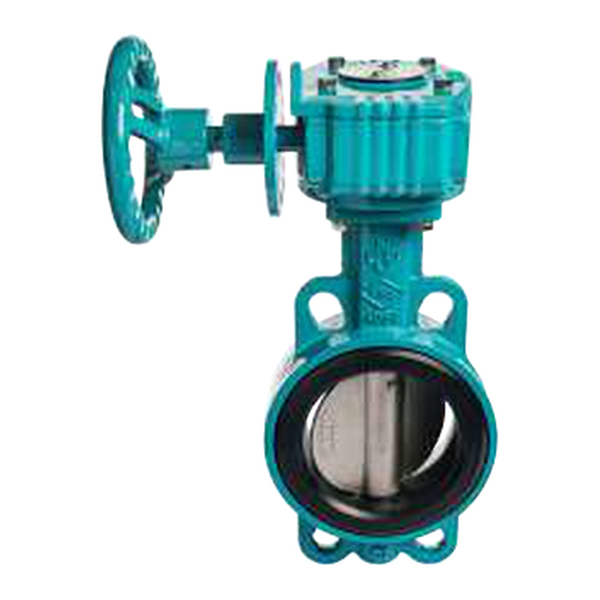

零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Cast Iron |
| 擋流盤 Disc | Ductile Iron (Option:Stainless Steel) |
| 閥桿 Stem | Stainless Steel |
| 擋流墊圈 Seat | EPDM (Option:NBR) |
| 齒輪箱 Gear box | Cast Iron |
最高工作壓力
| 90°C 以下靜流水 90°C Under non shock. | 10 kgf/cm² |
| 閥體測試 Body test | 15 kgf/cm² (HYD.) |
| 閥座測試 Seat test | 11 kgf/cm² (HYD.) |

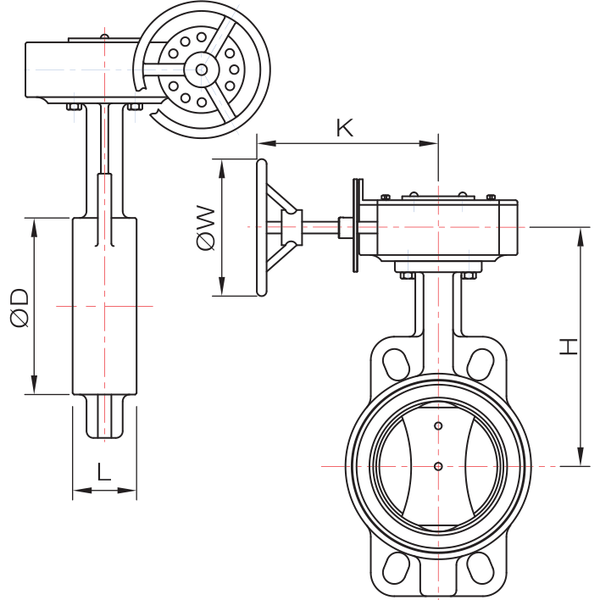

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 | 102 | 114 | 127 | 154 |
| ØD | 95.5 | 112.5 | 127 | 154 | 185 | 212.5 | 262 | 324 | 374 | 414 | 475 | 521 | 565 | 693 |
| K | 150 | 150 | 150 | 150 | 180 | 180 | 238 | 238 | 238 | 226 | 226 | 355 | 385 | 385 |
| ØW | 120 | 120 | 120 | 120 | 170 | 170 | 210 | 210 | 300 | 300 | 300 | 400 | 500 | 500 |
| H | 176 | 189 | 194 | 205 | 229 | 240 | 279 | 320 | 355 | 391 | 425 | 427 | 485 | 560 |
單位:mm(±2mm)
註:安裝前須關閉閥盤。*閥盤材質可承製不鏽鋼材質,型號為093。*適用JIS 10K與ANSI CLASS 125配管規格,24"以上可提供組合圖送審。
