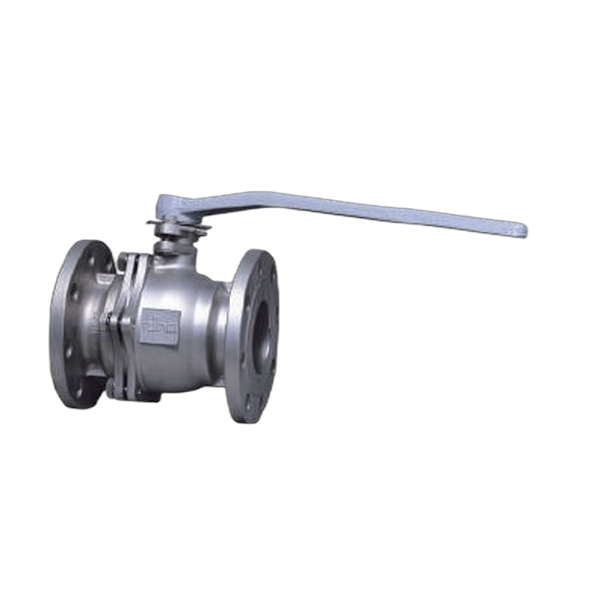

JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | A351-CF8 |
| 閥蓋 End Cap | A351-CF8 |
| 球閥 Ball | SUS304 |
| 閥桿 Stem | SUS304 |
| 閥座 SEAL/SEAT | PTFE |
| 格蘭 Gland | A351-CF8 |
| 墊片 Gasket | PTFE |
| 把手 Handle | Cast Iron |
| 螺栓 Bolt | SUS304 |
最高工作壓力
| 閥體測試 / Body test | 請參閱溫度/壓力基準表 |

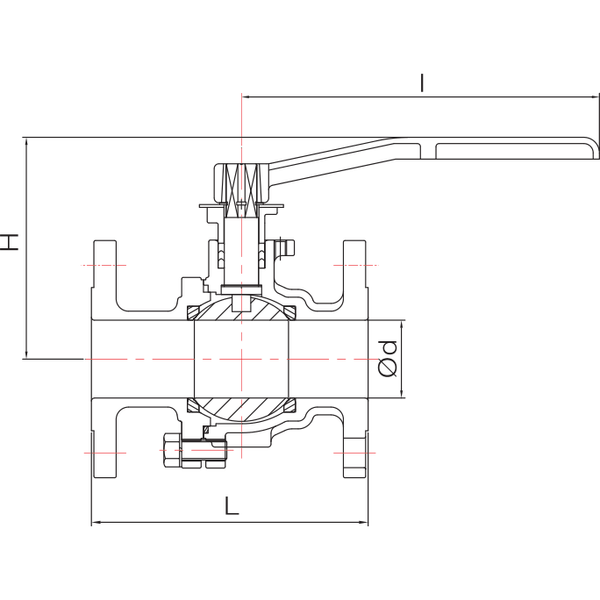

尺寸表
| 尺寸 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 300 | 340 | 457 | 533 | 610 |
| H | 79 | 81 | 93 | 98 | 113 | 122 | 134 | 151 | 168 | 219 | 239 | 345 | 438 | 480 |
| l | 130 | 130 | 130 | 130 | 230 | 230 | 230 | 400 | 400 | 540 | 540 | -- | -- | -- |
| ØD | 16 | 20 | 20 | 32 | 38 | 50 | 64 | 76 | 100 | 124 | 150 | 200 | 250 | 300 |
單位:mm(±2mm)
註：1.全流量品。2.建議6"以上用齒輪式，可承製16K、20K、美規150#及禁油品。3.固溶化熱處理CNS4000 G3092。4.不建議使用於溫泉及空調冷卻系統。
