零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | CF8M |
| 閥蓋 Bonnet | CF8M |
| 閥桿 Stem | SUS316 |
| 閥球 Ball | CF8M |
| 球墊 Ball seat | PTFE |
| 把手 Handle | SUS304 |
最高工作壓力
| 最高工作壓力 / Max.working pressure 120°C 以下水、油、氣 120°C below. water oil gas. | 1000WOG / 70 kgf/cm² |
| 飽和蒸汽 / Saturated steam | 10.5 kgf/cm² |
| 閥體測試 / Body test | 6 kgf/cm² (AIR) |
| 閥座測試 / Seat test | 6 kgf/cm² (AIR) |

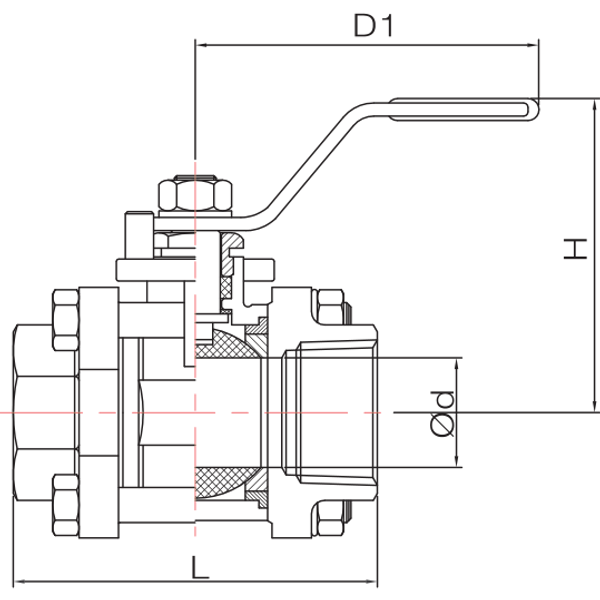

尺寸表
| 尺寸 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 |
|---|---|---|---|---|---|---|---|---|
| L | 66 | 76 | 85 | 99.4 | 112.4 | 133.8 | 165 | 186 |
| H | 50 | 55 | 65 | 78 | 95 | 105 | 130 | 145 |
| D1 | 120 | 120 | 140 | 140 | 192 | 192 | 282 | 282 |
| Ød | 15 | 20 | 25 | 31.8 | 38 | 50 | 65 | 80 |
單位:mm(±2mm)
註：1.固溶化熱處理CNS4000 G3092。2.可承製禁油品。3.另有生產對焊及套焊產品。
