零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 | Body | JIS C3771 |
| 閥蓋 | Bonnet | JIS C3771 |
| 閥桿 | Stem | JIS C3604 |
| 閥球 | Ball | 1/2"~1" C3771(PLATED Cr) 1 1/4"~3" SUS304 |
| 球座 | Ball Seat | PTFE |
| 把手 | Handle | SUS304 |
最高工作壓力
| 90°C以下水、油、氣 / 90°C below. water oil gas | 600PSI 42kgf/cm² |
| 閥體測試 / Body test | 6kgf/cm²(AIR) |
| 閥座測試 / Seat test | 6kgf/cm²(AIR) |

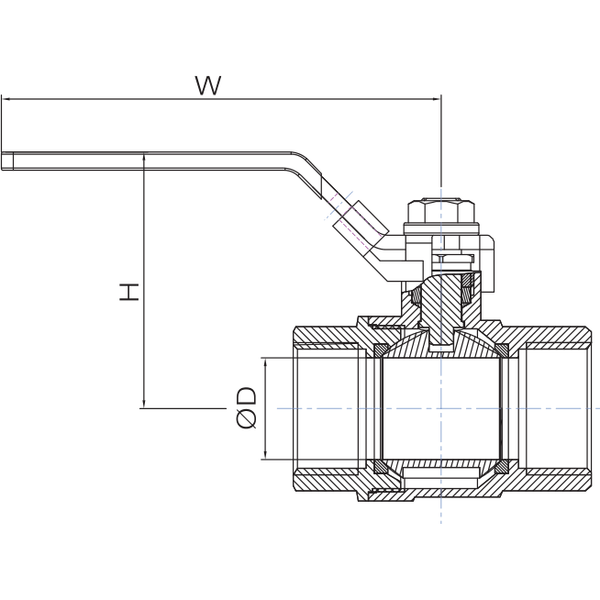

尺寸表
| 尺寸 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 |
|---|---|---|---|---|---|---|---|---|
| L | 55.5 | 61.5 | 73 | 83.5 | 95 | 113 | 143.5 | 167 |
| H | 50 | 56.5 | 60 | 79 | 92 | 99 | 130 | 136 |
| W | 97 | 120 | 120 | 145 | 170 | 170 | 247 | 247 |
| ØD | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
單位:mm(±2mm)

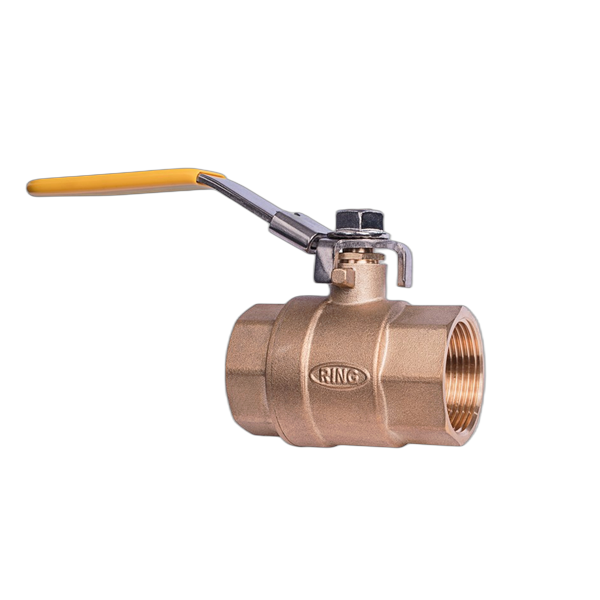

鍛黃銅球塞閥(掛鎖式)；Full port blow-proof stem, Anti-leakage device, Threaded ends；註:1.不可用於蒸氣、冷凍、冷熱交替之場合。2.不可用於易燃、有毒氣體或安裝於地下管路。
