JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | A351-CF8 |
| 閥蓋 Bonnet | A351-CF8 |
| 閥桿 Stem | SUS304 |
| 閥盤 Disc | A351-CF8 |
| 墊片 Gasket | PTFE |
| 格蘭 Gland | A351-CF8 |
| 迫緊 Packing | PTFE |
| 手輪 Handwheel | Cast Iron |
最高工作壓力
| 閥體測試 / Body test (HYD.) | 請參閱溫度/壓力基準表 |
| 閥座測試 / Seat test (HYD.) | 請參閱溫度/壓力基準表 |

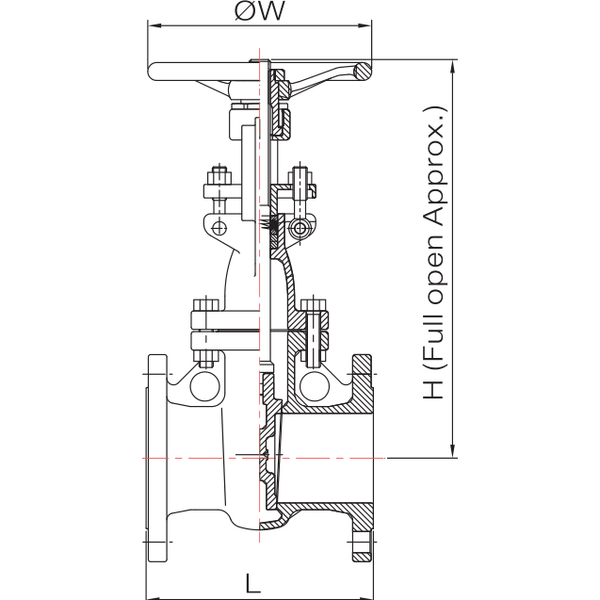

尺寸表
| 尺寸 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 |
| H | 180 | 186 | 211 | 218 | 275 | 310 | 352 | 450 | 510 | 620 | 720 | 995 | 1115 | 1385 |
| ØW | 100 | 100 | 100 | 140 | 140 | 160 | 180 | 200 | 225 | 250 | 250 | 350 | 400 | 400 |
單位:mm(±2mm)
註：1.固溶化熱處理CNS4000 G3092。2.閥座可加焊STELLITE(司太立合金)耐磨料。3.可承製14"&16"。
