零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Ductile Iron |
| 閥蓋 Bonnet | Ductile Iron |
| 閥桿 Stem | Stainless Steel |
| 閥盤 Disc | Ductile Iron+EPDM |
| 閥盤螺帽 Disc nut | Cast Bronze |
| 墊片 Gasket | EPDM |
| 格蘭 Gland | Ductile Iron |
| 手輪 Handwheel | Ductile Iron |
最高工作壓力
| 最高工作壓力 Max.working pressure | 10 kgf/cm² |
| 閥體測試 Body test | 23 kgf/cm² |
| 閥座測試 Seat test(HYD.) | 10 kgf/cm² |

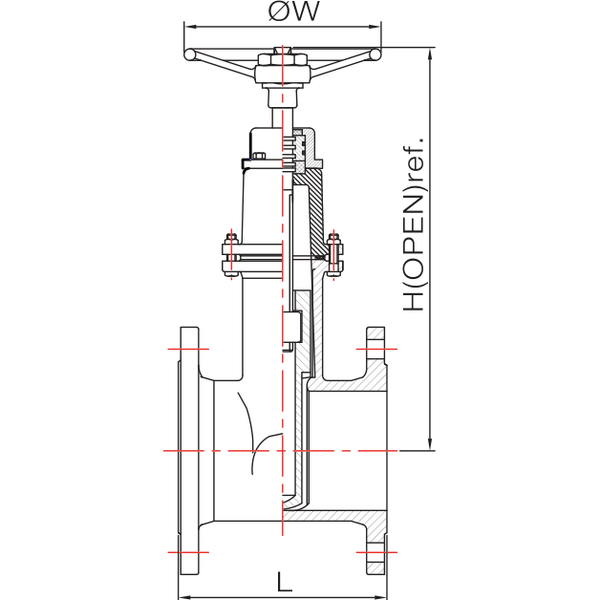

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 180 | 190 | 240 | 250 | 254 | 280 | 300 | 380 | 400 |
| H | 380 | 380 | 460 | 540 | 540 | 670 | 780 | 890 | 990 |
| ØW | 200 | 200 | 250 | 250 | 250 | 315 | 315 | 400 | 400 |
單位:mm(±2mm)
註:手輪為拆卸式
