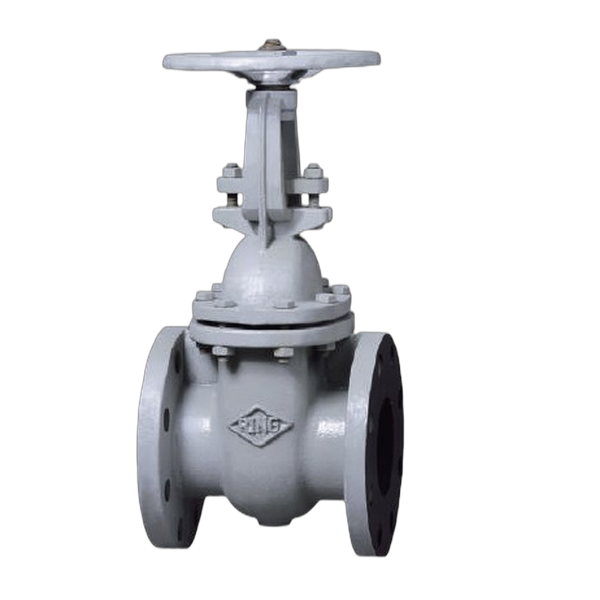

JIS-16K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Ductile Iron |
| 閥蓋 Bonnet | Ductile Iron |
| 閥桿 Stem | Stainless Steel |
| 閥盤 Disc | Ductile Iron |
| 閥座 Seat Ring | Bronze(Option:Stainless steel) |
| 迫緊 Packing | PTFE |
| 手輪 Handwheel | Cast Iron |
最高工作壓力
| 120°C 以下靜流水 / 120°C Under non shock water. (2"~12") | 22 kgf/cm² |
| 閥體測試 / Body test (HYD.) | 24 kgf/cm² |
| 閥座測試 / Seat test (HYD.) | 18 kgf/cm² |

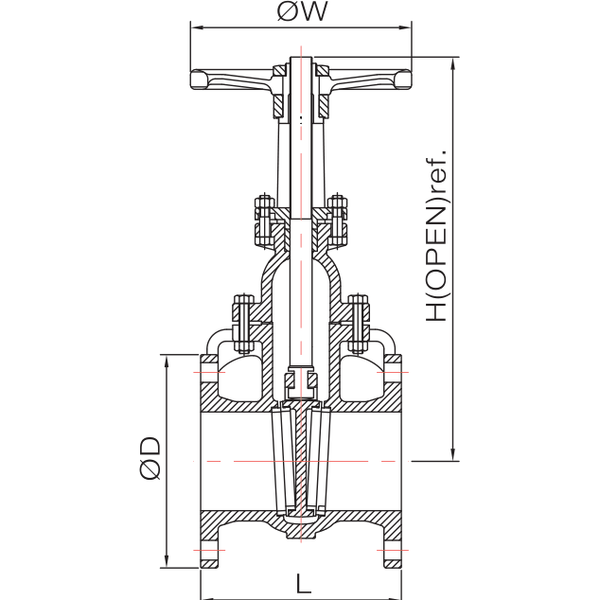

尺寸表
| 尺寸 | 2 | 2½ | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 180 | 190 | 200 | 230 | 250 | 270 | 290 | 330 | 350 | 381 | 409 |
| H | 330 | 365 | 430 | 520 | 630 | 760 | 950 | 1165 | 1340 | 1515 | 1780 |
| ØD | 155 | 175 | 200 | 225 | 270 | 305 | 350 | 430 | 480 | 540 | 605 |
| ØW | 145 | 170 | 195 | 220 | 245 | 280 | 345 | 395 | 495 | 490 | 600 |
單位:mm(±2mm)
註：另有20K產品可特製。 註：本體採用EPOXY塗裝。
