零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 | Body | A536 Gr.65-45-12 |
| 閥蓋 | Bonnet | A536 Gr.65-45-12 |
| 閥桿 | Stem | AISI 420 |
| 閥盤 | Disc | A536 Gr.65-45-12+EPDM |
最高工作壓力
| 工作壓力 / Working pressure | 363PSI |
| 法蘭規格 / Flanged std. | ASME B16.1 CL125 |
| 閥體測試 / Shell test | 726PSI(HYD.) |
| 閥座測試 / Seat test | 545PSI(HYD.) |

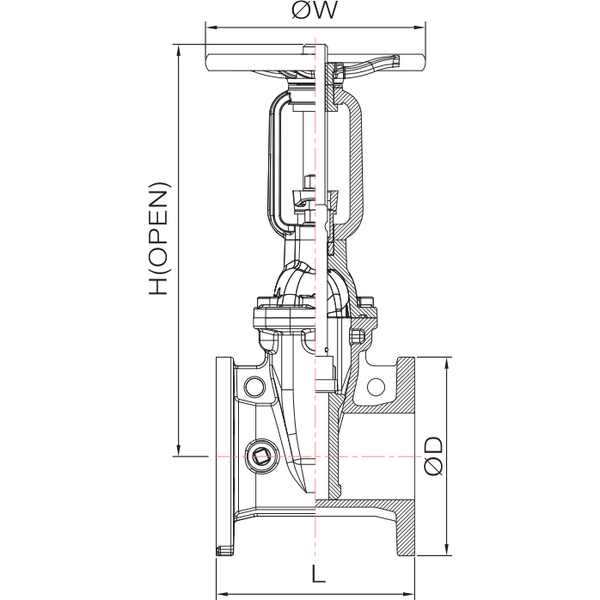

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 |
| H | 407 | 451 | 498 | 583 | 680 | 763 | 990 | 1207 | 1384 |
| W | 180 | 180 | 200 | 254 | 280 | 305 | 400 | 450 | 450 |
| ØD | 152 | 178 | 191 | 229 | 260 | 279 | 343 | 406 | 483 |
單位:mm(±2mm)

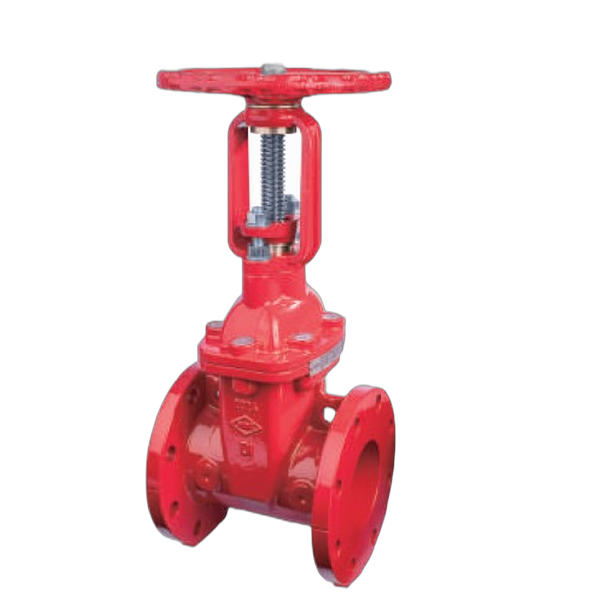

延性鑄鐵昇桿式閘閥,消防專用品,UL/FM認證；UL listed FM Approved, Outside screw and yoke, Resilient wedge disc.
