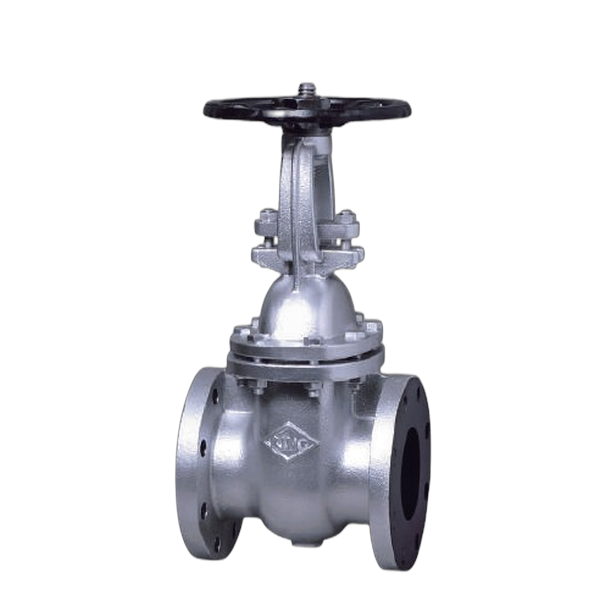

JIS-10K
零件材質
| 零件PART | 材質MATERIAL |
|---|---|
| 閥體 Body | Cast Iron |
| 閥蓋 Bonnet | Cast Iron |
| 閥桿 Stem | Stainless Steel |
| 閥盤 Disc | Cast Iron |
| 座環 Seat Ring | Cast Bronze |
| 格蘭 Gland | Ductile Iron |
| 迫緊 Packing | PTFE |
| 手輪 Handwheel | Cast Iron |
最高工作壓力
| 120°C 以下靜流水 / 120°C Under non shock water. (2"~12") | 14 kgf/cm² |
| 120°C 以下靜流水 / 120°C Under non shock water. (14"以上) | 10 kgf/cm² |
| 120°C以下脈動水 / 120°C Under shock water. (2"~12") | 10 kgf/cm² |
| 120°C以下脈動水 / 120°C Under shock water. (14"以上) | 8.8 kgf/cm² |
| 閥體測試 / Body test (HYD.) (2"~12") | 21 kgf/cm² |
| 閥體測試 / Body test (HYD.) (14"以上) | 19 kgf/cm² |
| 閥座測試 / Seat test (HYD.) (2"~12") | 15.4 kgf/cm² |
| 閥座測試 / Seat test (HYD.) (14"以上) | 11 kgf/cm² |

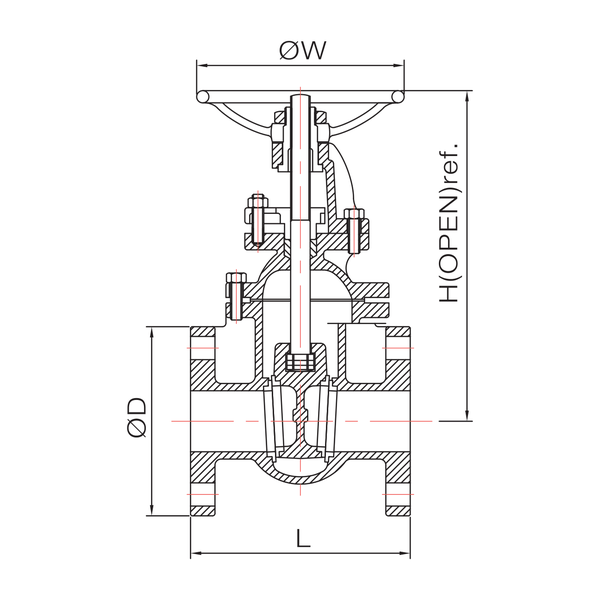

尺寸表
| 尺寸 | 2 | 2½ | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 180 | 190 | 200 | 230 | 250 | 270 | 290 | 330 | 350 |
| H | 330 | 365 | 430 | 520 | 610 | 750 | 940 | 1150 | 1340 |
| ØD | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 |
| ØW | 145 | 170 | 195 | 220 | 245 | 280 | 345 | 395 | 495 |
單位:mm(±2mm)
註：073-3"(含)以下閥體為DI材質。 註：不適用於蒸氣系統。
