零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 | Body | Cast Iron |
| 閥蓋 | Bonet | Cast Iron |
| 閥桿 | Stem | Stainless Steel |
| 閥盤 | Disc | Cast Iron |
| 座環 | Seat Ring | Cast Bronze |
最高工作壓力
| 標稱壓力 / Nominal pressure | 175 PSI |
| 法蘭規格 / Flanged std. | ANSI CLASS 125 |
| 閥體測試 / Body test | 25 kgf/cm² (HYD.) |
| 閥座測試 / Seat test | 25 kgf/cm² (HYD.) |

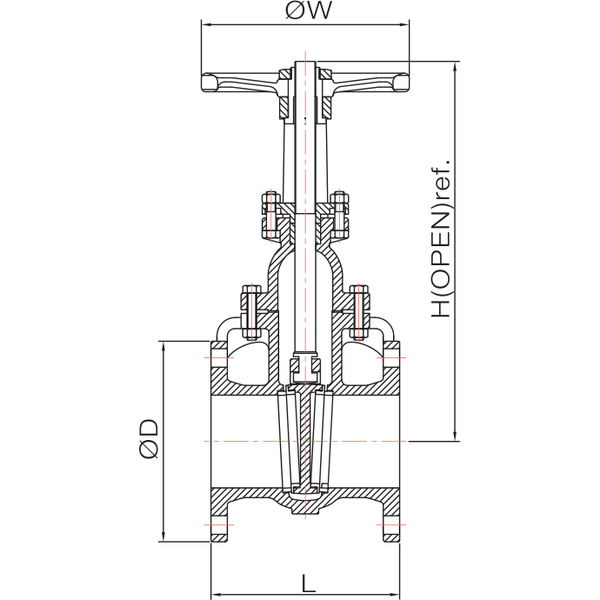

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|
| L | 178 | 190 | 203 | 229 | 267 | 292 | 330 | 356 |
| H | 345 | 392 | 460 | 545 | 761 | 965 | 1180 | 1375 |
| ØD | 152 | 178 | 191 | 229 | 279 | 343 | 406 | 483 |
| ØW | 180 | 180 | 220 | 250 | 300 | 350 | 410 | 410 |
單位:mm(±2mm)

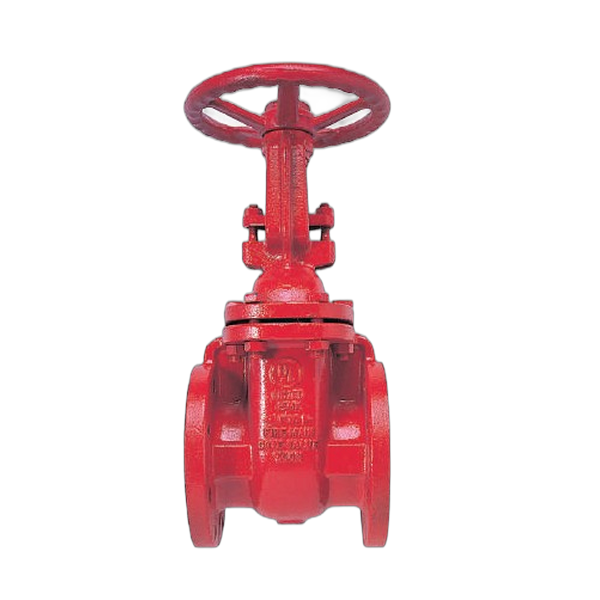

鑄鐵昇桿式閘閥,消防專用品,UL/FM認證；UL Listed FM Approved, Outside screw and yoke, Solid wedge disc；註:另有300PSI的規格可洽詢。
