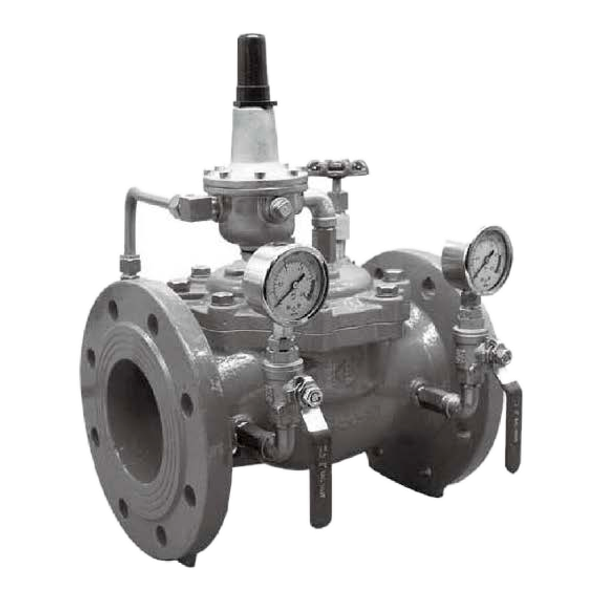

16K
設計標準:EN1074 / 結構長度標準:T10674 / 法蘭標準:JIS B2213 16K / 測試標準:EN12266
閥前安裝過濾器防止雜物進入閥腔
閥門表面用環氧樹酯粉末塗裝,符合T17219規定

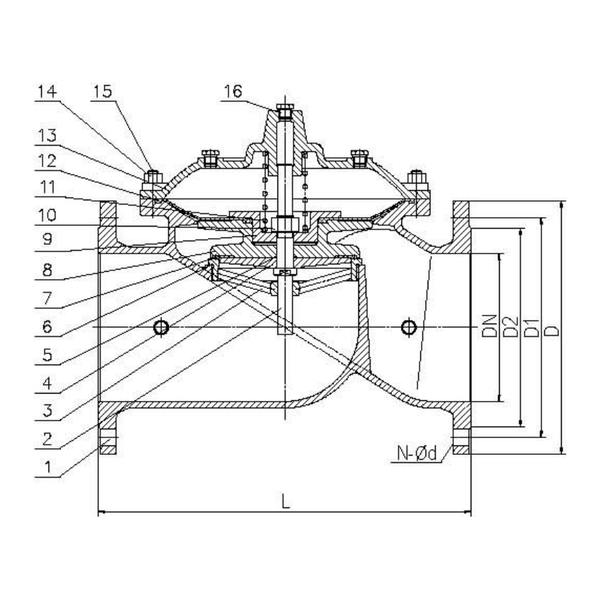

尺寸表(DIMENSIONS)
| size | DN | L | 10K D1 | 10K D2 | 10K N-Ød | 16K D1 | 16K D2 | 16K N-Ød |
|---|---|---|---|---|---|---|---|---|
| 2 | 50 | 205 | 155 | 120 | 4-19 | 155 | 120 | 8-19 |
| 2 1/2" | 65 | 250 | 175 | 140 | 4-19 | 175 | 140 | 8-19 |
| 3 | 80 | 250 | 185 | 150 | 8-19 | 200 | 160 | 8-22 |
| 4 | 100 | 320 | 210 | 175 | 8-19 | 225 | 185 | 8-22 |
| 5 | 125 | 415 | 250 | 210 | 8-23 | 270 | 225 | 8-25 |
| 6 | 150 | 415 | 280 | 240 | 8-23 | 305 | 260 | 12-25 |
| 8 | 200 | 500 | 330 | 290 | 12-23 | 350 | 305 | 12-25 |
單位/mm
產品試壓
| 標稱壓力 | 16K |
| 閥體試壓 | 32 kg/m² 水壓,5分鐘零洩漏 |
| 閥座試壓 | 24 kg/m² 水壓,5分鐘零洩漏 |
| 出口測調壓範圍 | 0.5~4 kg/m²,需0.7 kg/m²以上 |
| 最高工作溫度 | 80℃ |
| 適用流體 | 水、自來水 |
主要名稱及材質
| 序號 | 主要零件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | FCD45 |
| 2 | 閥桿 | 不鏽鋼 |
| 3 | 閥座 | 304 |
| 4 | 密封圈壓板 | 不鏽鋼 |
| 5 | O型圈 | NBR |
| 6 | O型圈 | NBR |
| 7 | 密封圈 | EPDM |
| 8 | 閥盤 | 304 |
| 9 | 膜片壓套 | 304 |
| 10 | 閥桿六角螺母 | 304 |
| 11 | 彈簧 | 不鏽鋼 |
| 12 | 膜片 | EPDM |
| 13 | 閥蓋 | FCD45 |
| 14 | 六角螺母 | 304 |
| 15 | 雙頭螺栓 | 304 |
| 16 | 塞頭 | 304 |
| 17 | 減壓子閥及配件 | 304 |
