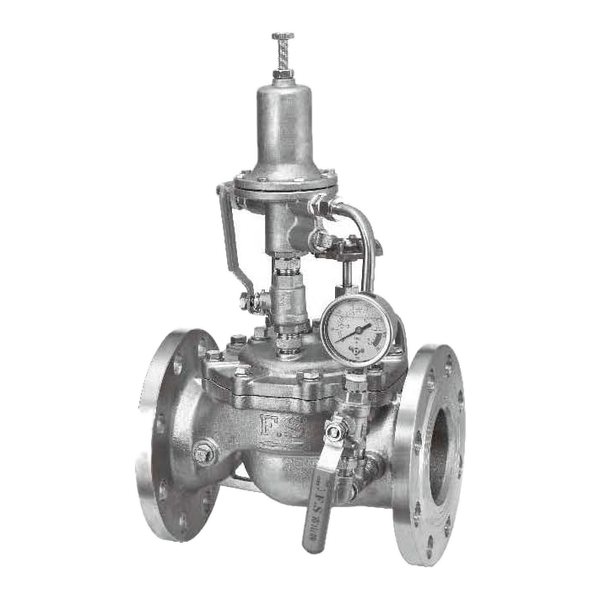

10K / 304
固溶化熱處理 CNS4000 G3092
註1: JIS-16K產品,編號FS-066SK
註2: 可訂製禁油品
設計標準 EN1074 / 結構長度標準:T219 / 法蘭標準:JIS B2212 10K / 測試標準:EN12266
閥前安裝過濾器防止雜物進入閥腔

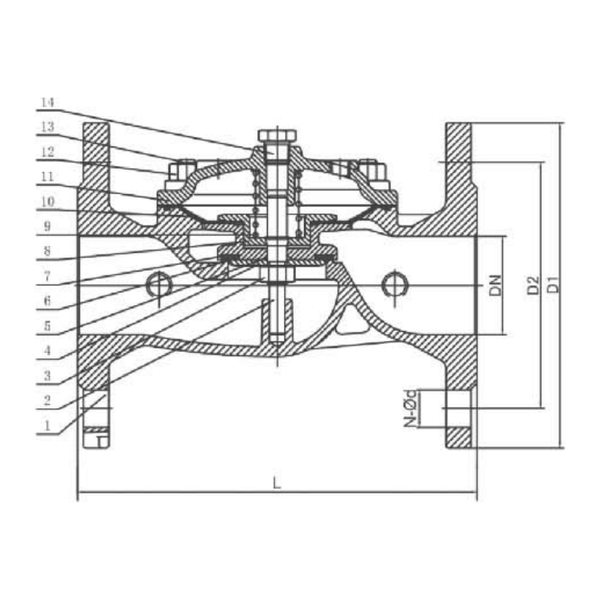

尺寸表(DIMENSIONS)
| size | D1 | D2 | N-Ød | L |
|---|---|---|---|---|
| 2" | 155 | 120 | 4-19 | 203 |
| 2 1/2" | 175 | 140 | 4-19 | 216 |
| 3" | 185 | 150 | 8-19 | 241 |
| 4" | 210 | 175 | 8-19 | 292 |
| 5" | 250 | 210 | 8-23 | 330 |
| 6" | 280 | 240 | 8-23 | 356 |
| 8" | 330 | 290 | 12-23 | 495 |
單位/mm
產品試壓
| 標稱壓力 | 10K |
| 閥體試壓 | 20 kg/m² 水壓,5分鐘零洩漏 |
| 閥座試壓 | 15 kg/m² 水壓,3分鐘零洩漏 |
| 入口側調壓範圍 | 持壓閥/洩壓閥 2-13 kg/m² |
| 最高工作溫度 | 80℃ |
| 適用流體 | 水、自來水 |
主要名稱及材質
| 序號 | 主要零件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 304 |
| 2 | 閥桿 | 304 |
| 3 | 閥桿六角螺母 | 304 |
| 4 | 密封圈壓板 | 304 |
| 5 | O型圈 | NBR |
| 6 | 密封圈 | NBR |
| 7 | 閥盤 | 304 |
| 8 | 膜片壓套 | 304 |
| 9 | 彈簧 | 不鏽鋼 |
| 10 | 膜片 | EPDM |
| 11 | 閥蓋 | 304 |
| 12 | 六角螺母 | 304 |
| 13 | 六角螺栓 | 304 |
| 14 | 螺塞 | 304 |
| 15 | 持壓/洩壓子閥及配件 | 304 |
