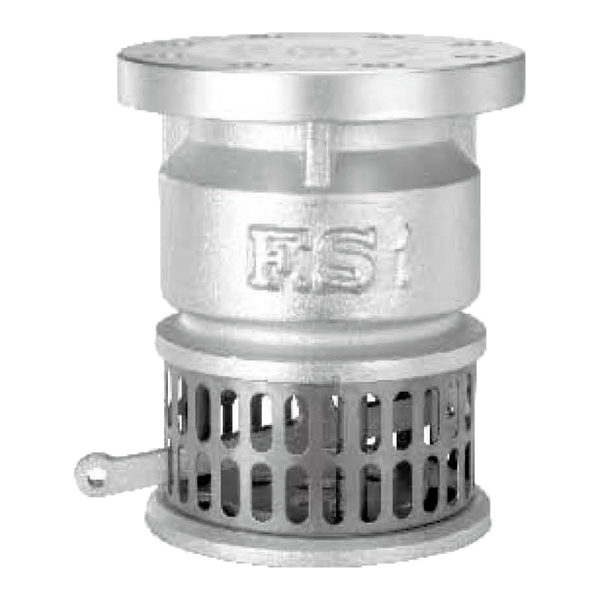

- 【富山】(法蘭口)FS-075鑄鐵拉柄式底閥
JIS-10K

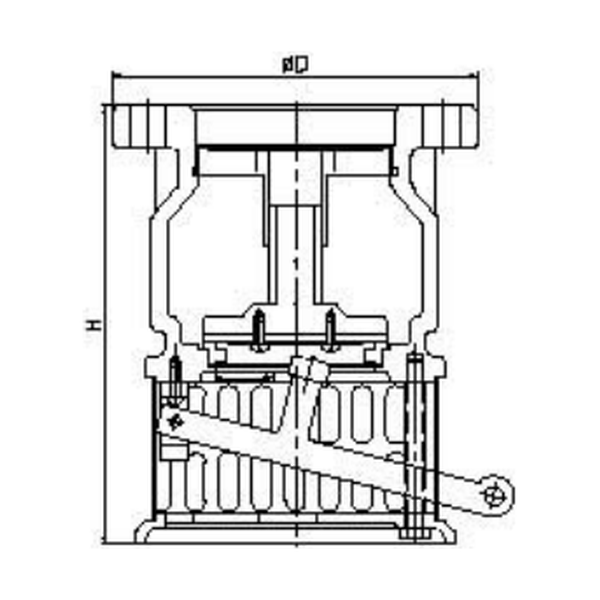

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| H | 179 | 186 | 218 | 224 | 253 | 271 | 395 | 420 | 475 |
| D | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 |
單位/mm
最高使用壓力/試驗壓力
| 試驗壓力(水壓)-閥體 | 試驗壓力(水壓)-閥座 |
|---|---|
| 20.0kg f/cm² | 15.0kg f/cm² |
零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 BODY | CAST IRON | FC20 |
| 閥盤 DISC | CAST IRON | FC20 |
| 座環 SEAT RING | CAST BRONZE | BC6 |
| 閥座橡皮 DISC SEAT | NBR | |
| 洗桿 WASHER LEVER | DUCTILE IRON | FCD45 |
| 濾網 SCREEN | STAINLESS STEEL | SUS304 |
| 底盤 PLATE | CAST IRON | FC20 |
| 閥桿 STEM | BRASS | C3604B |
