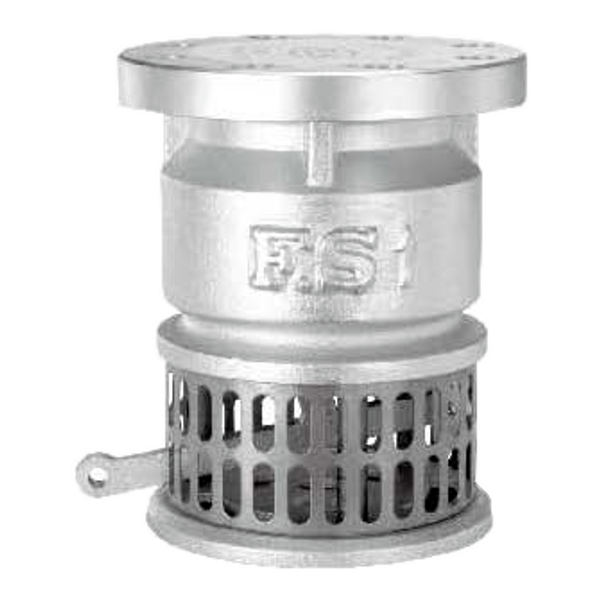

- 【富山】(法蘭口)FS-035不鏽鋼拉柄式底閥
JIS-10K
註1: JIS-16K產品,編號 FS-035K

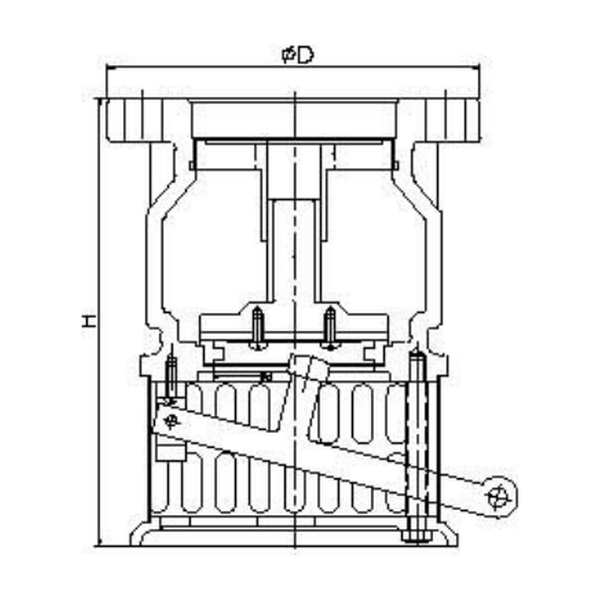

尺寸表
固溶化熱處理 CNS4000 G3092
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| H | 179 | 186 | 218 | 224 | 253 | 271 | 393 | 420 | 475 |
| D | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 |
單位/mm
最高使用壓力/試驗壓力
| 最高使用壓力(常溫脈動水) | 試驗壓力(水壓)-閥體 | 試驗壓力(水壓)-閥座 |
|---|---|---|
| 10.0kg f/cm² | 20.0kg f/cm² | 15.0kg f/cm² |
零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 BODY | STAINLESS STEEL | SCS13/SCS14 |
| 閥盤 DISC | STAINLESS STEEL | SCS13/SCS14 |
| 座環 SEAT RING | STAINLESS STEEL | SCS13/SCS14 |
| 閥座橡皮 DISC SEAT | NBR/EPDM | NBR/EPDM |
| 閥座墊圈 GASKET | STAINLESS STEEL | SUS304 |
| 底盤套管 TUBE | STAINLESS STEEL | SUS304 |
| 洗桿 LEVER | STAINLESS STEEL | SCS13 |
