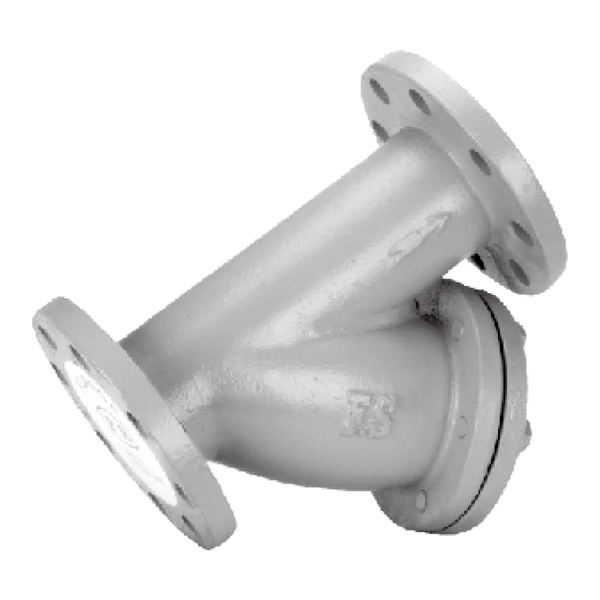

- 【富山】(法蘭口)FS-013球墨鑄鐵Y型過濾器
JIS-16K
註: JIS-20K產品,編號 FS-013DK
註: 閥體採環氧樹脂塗裝,厚度125±25 Micron

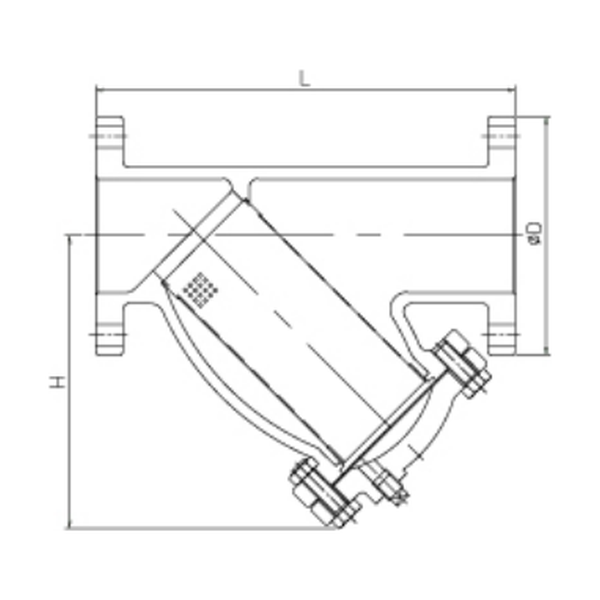

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 250 | 285 | 315 | 370 | 447 | 508 | 580 | 680 | 800 | 946 | 1076 |
| H | 191 | 196 | 210 | 250 | 308 | 370 | 390 | 481 | 566 | 761 | 670 |
| D | 155 | 175 | 200 | 225 | 270 | 305 | 350 | 430 | 480 | 540 | 605 |
單位/mm
最高使用壓力/試驗壓力
| 試驗壓力(水壓)-閥體 | 試驗壓力(水壓)-閥座 |
|---|---|
| 32.0kg f/cm² | - |
零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 BODY | DUCTILE IRON | FCD45 |
| 閥蓋 COVER | DUCTILE IRON | FCD45 |
| 過濾網 SCREEN | STAINLESS STEEL | SCS13 |
| 墊片 GASKET | NO ASBESTOS | |
| 塞頭 PLUG | STEEL | SS41 |
