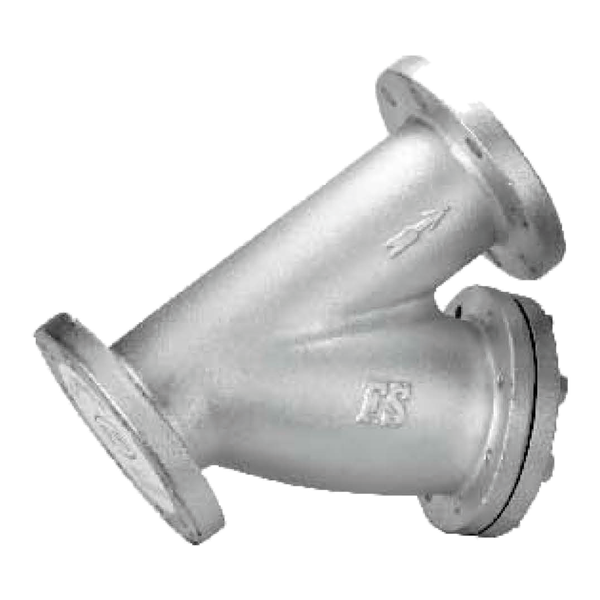

- 【富山】(法蘭口)FS-081鑄鐵Y型過濾器
JIS-10K

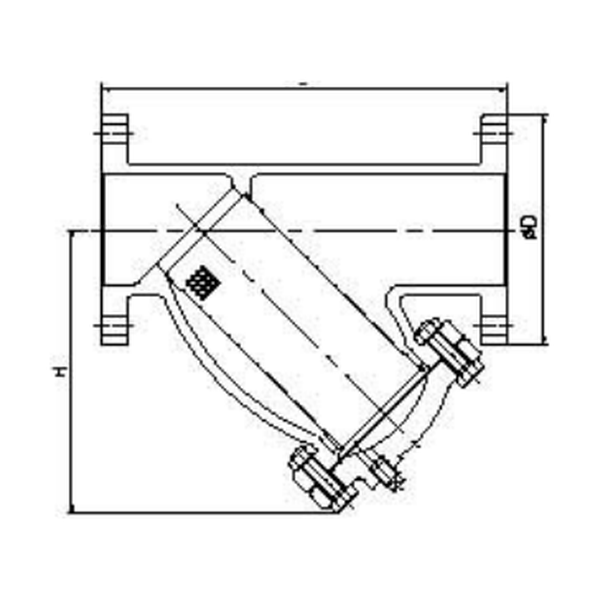

尺寸表
註: 8及以上為FCD閥體及閥蓋
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 250 | 285 | 315 | 370 | 447 | 508 | 562 | 680 | 800 | 946 | 1076 | 1100 |
| H | 175 | 202 | 220 | 272 | 320 | 380 | 410 | 545 | 590 | 661 | 761 | 910 |
| D | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | 485 | 560 | 620 |
單位/mm
最高使用壓力/試驗壓力
| 試驗壓力(水壓)-閥體 | 試驗壓力(水壓)-閥座 |
|---|---|
| 20.0kg f/cm² | 15.0kg f/cm² |
零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 BODY | CAST IRON | FC20 |
| 閥蓋 COVER | CAST IRON | FC20 |
| 過濾網 SCREEN | STAINLESS STEEL | SUS304 |
| 墊片 GASKET | NO ASBESTOS | |
| 塞頭 PLUG | STEEL | SS41 |
