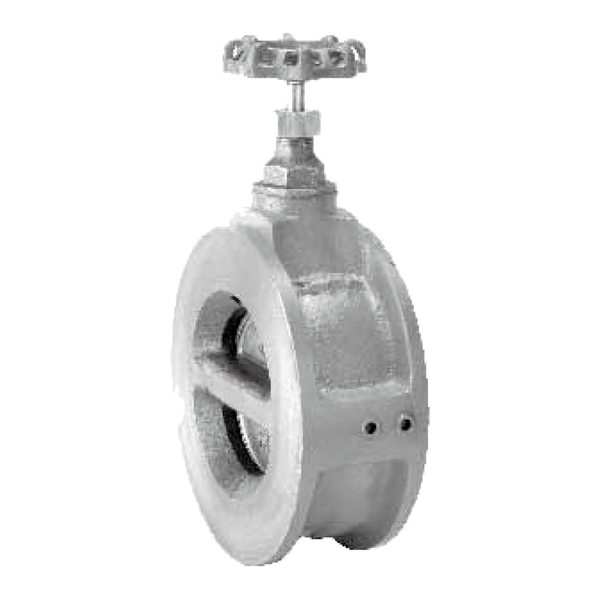

【富山】(法蘭口)FS-018球墨鑄鐵雙瓣式逆止閥

Name: 【富山】(法蘭口)FS-018球墨鑄鐵雙瓣式逆止閥
SKU: 229

JIS-1⁠6K

註: 可承製JIS-2⁠0K產品,編號為FS-0⁠1⁠8K

註: 閥體採環氧樹脂塗裝,厚度1⁠2⁠5±2⁠5 Micron

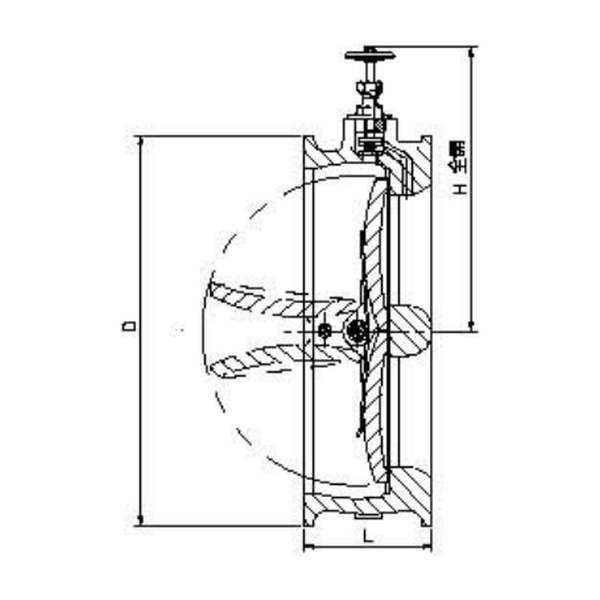

尺寸表

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2	1⁠4	1⁠6	1⁠8	2⁠0	2⁠4
L	5⁠4	5⁠4	5⁠7	6⁠4	7⁠0	7⁠6	9⁠5	1⁠0⁠8	1⁠4⁠3	1⁠8⁠4	1⁠9⁠1	2⁠0⁠3	2⁠1⁠3	2⁠2⁠2
H	1⁠3⁠8	1⁠4⁠8	1⁠5⁠6	1⁠6⁠8	1⁠8⁠1	2⁠0⁠1	2⁠2⁠7	2⁠5⁠6	2⁠8⁠3	3⁠1⁠1	3⁠3⁠7	3⁠7⁠3	3⁠9⁠3	4⁠4⁠5
D	1⁠0⁠1	1⁠2⁠1	1⁠3⁠7	1⁠6⁠2	1⁠9⁠7	2⁠3⁠5	2⁠7⁠9	3⁠5⁠3	4⁠0⁠3	4⁠4⁠7	5⁠0⁠7	5⁠7⁠2	6⁠2⁠7	7⁠3⁠1

單位/mm

試驗壓力(水壓)-閥體	試驗壓力(水壓)-閥座
2⁠4.0kg f/cm²	1⁠7.6kg f/cm²
