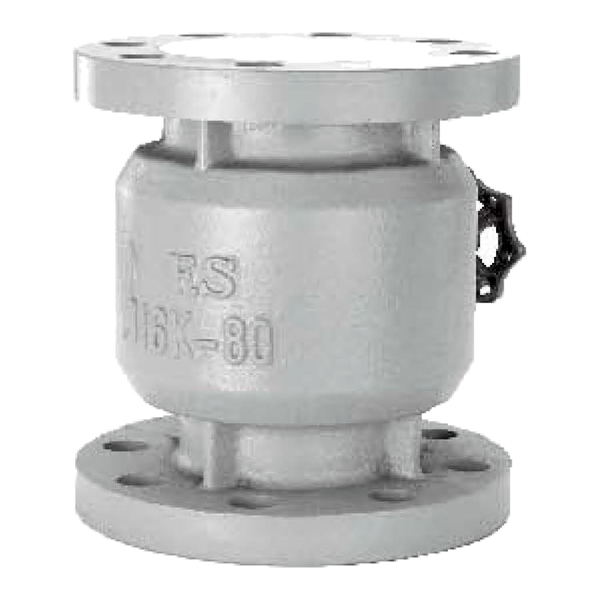

【富山】(法蘭口)FS-017球墨鑄鐵無聲逆止閥

Name: 【富山】(法蘭口)FS-017球墨鑄鐵無聲逆止閥
SKU: 228

JIS-1⁠6K

註: 可承製JIS-2⁠0K產品,編號為FS-0⁠1⁠7DK

註: 閥體採環氧樹脂塗裝,厚度1⁠2⁠5±2⁠5 Micron

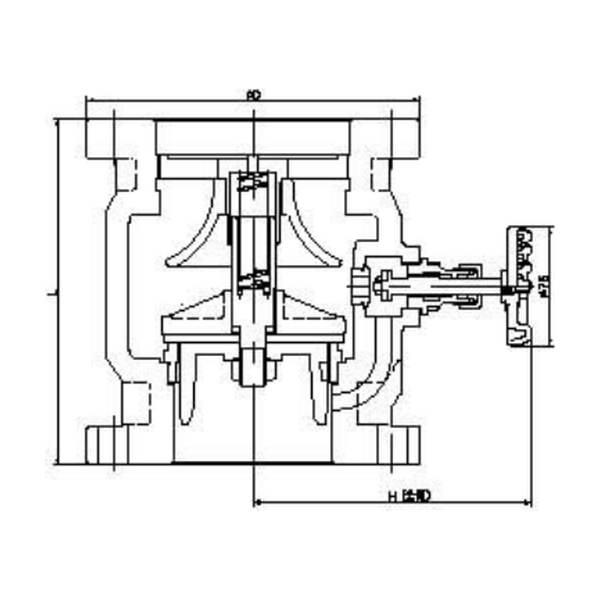

尺寸表

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2
L	1⁠8⁠7	2⁠0⁠0	2⁠1⁠0	2⁠1⁠8	2⁠5⁠5	2⁠7⁠9	4⁠1⁠5	5⁠5⁠5	6⁠1⁠5
H	1⁠6⁠3	1⁠7⁠3	1⁠8⁠0	1⁠9⁠0	2⁠1⁠0	2⁠2⁠5	2⁠4⁠5	2⁠8⁠5	3⁠1⁠0
D	1⁠5⁠5	1⁠7⁠5	2⁠0⁠0	2⁠2⁠5	2⁠7⁠0	3⁠0⁠5	3⁠5⁠0	4⁠3⁠0	4⁠8⁠0

單位/mm

試驗壓力(水壓)-閥體	試驗壓力(水壓)-閥座
3⁠2.0kg f/cm²	2⁠4.0kg f/cm²
