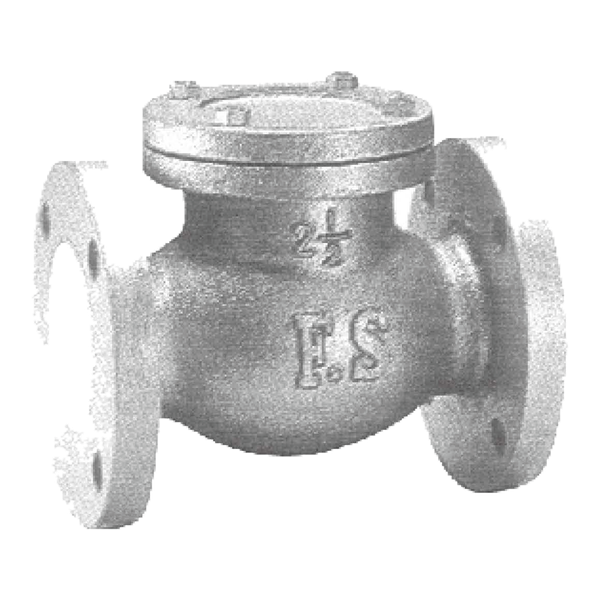

【富山】(法蘭口)FS-012球墨鑄鐵橫式逆止閥

Name: 【富山】(法蘭口)FS-012球墨鑄鐵橫式逆止閥
SKU: 227

JIS-1⁠6K

註: JIS-2⁠0K產品,編號 FS-0⁠1⁠2DK

註: 閥體採環氧樹脂塗裝,厚度1⁠2⁠5±2⁠5 Micron

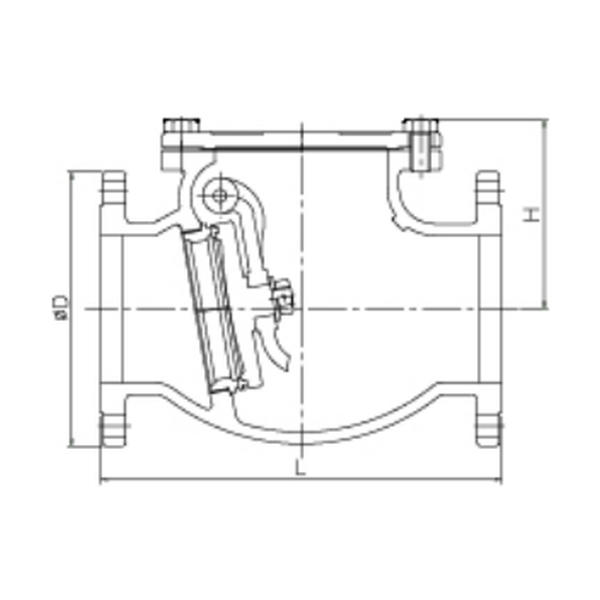

尺寸表

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2
L	2⁠0⁠3	2⁠1⁠6	2⁠4⁠1	2⁠9⁠2	3⁠3⁠0	3⁠5⁠6	4⁠9⁠5	6⁠2⁠2	6⁠9⁠8
H	1⁠2⁠0	1⁠4⁠0	1⁠5⁠0	1⁠7⁠0	2⁠0⁠0	2⁠3⁠0	2⁠6⁠0	3⁠9⁠0	4⁠4⁠0
D	1⁠5⁠5	1⁠7⁠5	2⁠0⁠0	2⁠2⁠5	2⁠7⁠0	3⁠0⁠5	3⁠5⁠0	4⁠3⁠0	4⁠8⁠0

單位/mm

試驗壓力(水壓)-閥體	試驗壓力(水壓)-閥座
3⁠2.0kg f/cm²	2⁠4.0kg f/cm²
