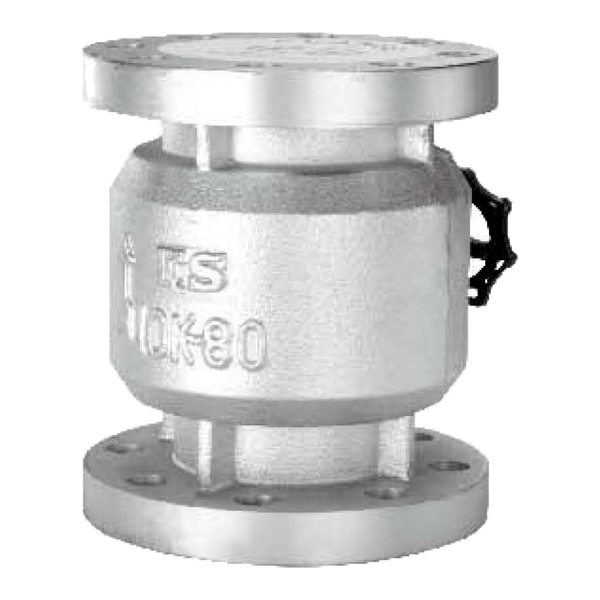

- 【富山】(法蘭口)FS-073鑄鐵無聲逆止閥
JIS-10K

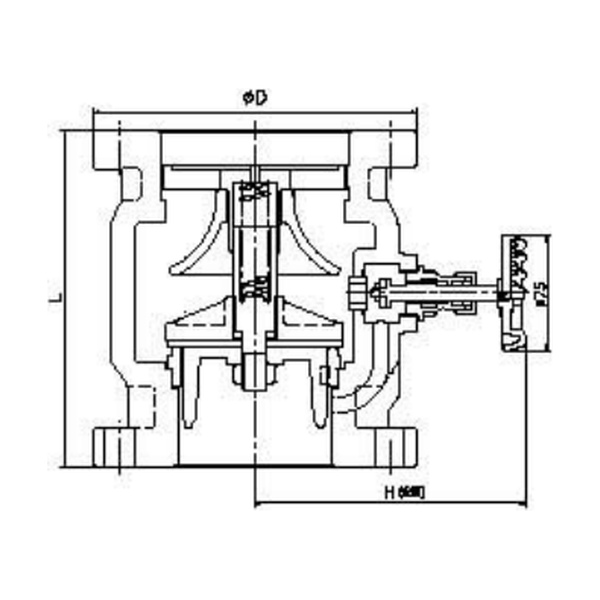

尺寸表
註: 8及以上為FCD閥體
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 187 | 200 | 210 | 218 | 255 | 279 | 415 | 555 | 615 | 675 | 830 | 960 |
| H | 163 | 173 | 180 | 190 | 210 | 225 | 245 | 285 | 310 | 340 | 370 | 410 |
| D | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | 490 | 560 | 620 |
單位/mm
最高使用壓力/試驗壓力
| 試驗壓力(水壓)-閥體 | 試驗壓力(水壓)-閥座 |
|---|---|
| 20.0kg f/cm² | 15.0kg f/cm² |
零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 BODY | CAST IRON | FC20 |
| 軸心 SPINDLE | BRASS | C3604B |
| 閥盤 DISC | CAST IRON/STAINLESS | FC20/304 |
| 閥座橡皮 RUBBER SEAT | NBR / EPDM | |
| 座環 SEAT RING | CAST BRONZE | BC6/304 |
| 傘形緩衝器 | CAST IRON | FC20 |
| 彈簧 SPRING | STAINLESS STEEL | SUS304 |
