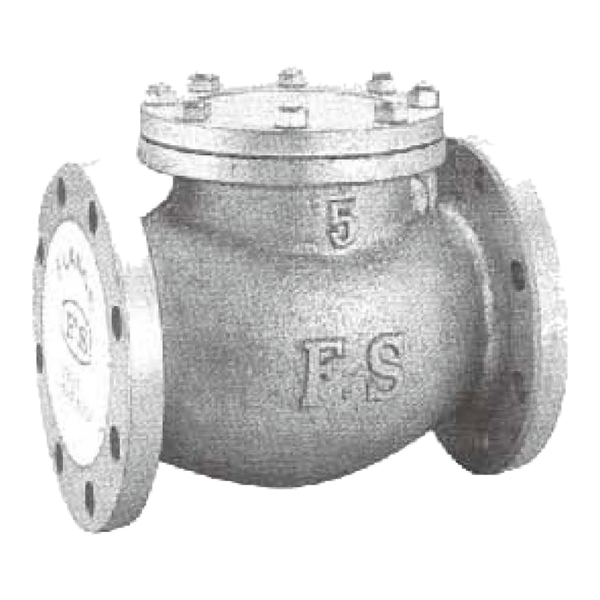

【富山】(法蘭口)FS-072鑄鐵橫式逆止閥

JIS-1⁠0K

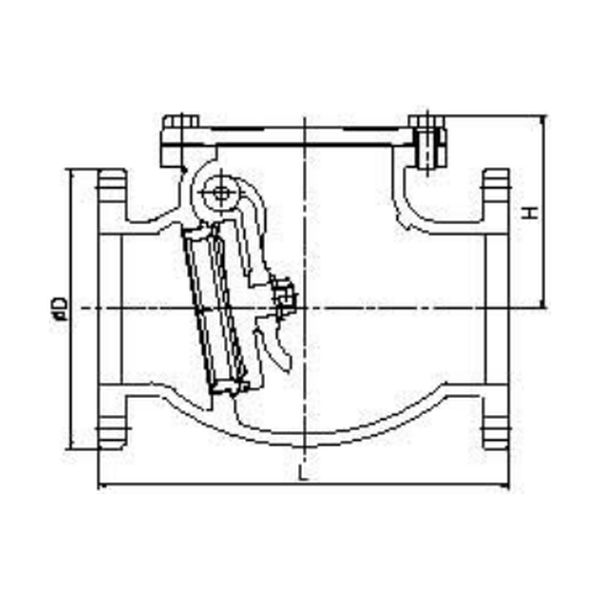

尺寸表

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2
L	2⁠0⁠0	2⁠2⁠0	2⁠4⁠0	2⁠9⁠0	3⁠6⁠0	4⁠1⁠0	5⁠0⁠0	6⁠2⁠0	7⁠0⁠0
H	1⁠2⁠0	1⁠4⁠0	1⁠5⁠0	1⁠7⁠0	2⁠0⁠0	2⁠3⁠0	2⁠6⁠0	3⁠9⁠0	4⁠4⁠0
D	1⁠5⁠5	1⁠7⁠5	1⁠8⁠5	2⁠1⁠0	2⁠5⁠0	2⁠8⁠0	3⁠3⁠0	4⁠0⁠0	4⁠4⁠5

單位/mm

試驗壓力(水壓)-閥體	試驗壓力(水壓)-閥座
2⁠0.0kg f/cm²	1⁠5.0kg f/cm²
