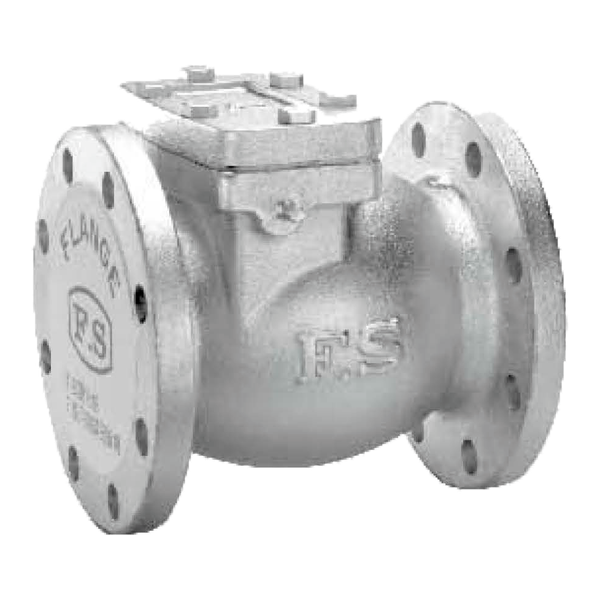

- 【富山】(法蘭口)FS-071鑄鐵橫式逆止閥
JIS-10K

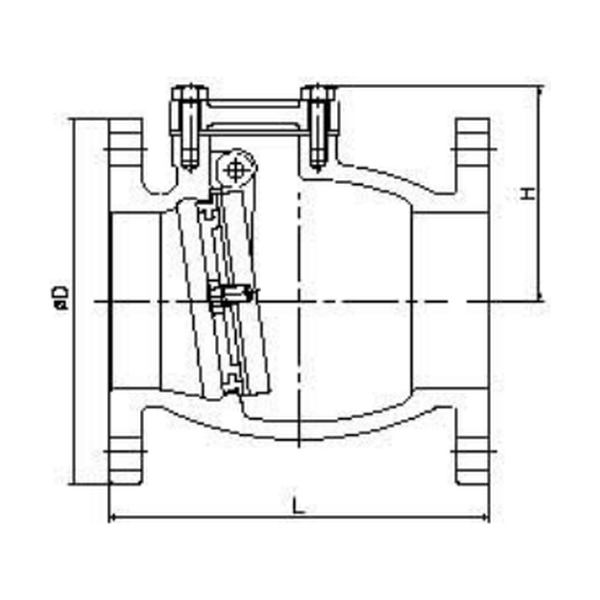

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 |
|---|---|---|---|---|---|---|---|---|
| L | 150 | 165 | 175 | 219 | 242 | 288 | 362 | 410 |
| H | 80 | 88 | 100 | 120 | 135 | 150 | 207 | 245 |
| D | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 |
單位/mm
最高使用壓力/試驗壓力
| 試驗壓力(水壓)-閥體 | 試驗壓力(水壓)-閥座 |
|---|---|
| 20.0kg f/cm² | 15.0kg f/cm² |
零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 BODY | CAST IRON | FC20 |
| 閥蓋 BONNET | CAST IRON | FC20 |
| 閥盤 DISC | CAST IRON | FC20 |
| 座環 SEAT RING | CAST BRONZE | BC6 |
| 閥座迫緊 DISC SEAT | NBR | |
| 銷 HIGH PIN | BRASS | C3604B |
| 塞頭 PLUG | STEEL | SS41 |
