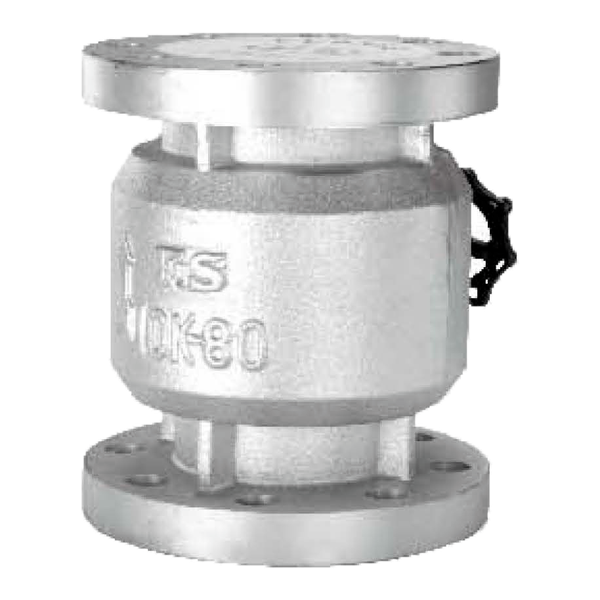

【富山】(法蘭口)FS-040不鏽鋼無聲逆止閥

Name: 【富山】(法蘭口)FS-040不鏽鋼無聲逆止閥
SKU: 222

JIS-1⁠0K

註1: JIS-1⁠6K製品,編號 FS-0⁠4⁠0K

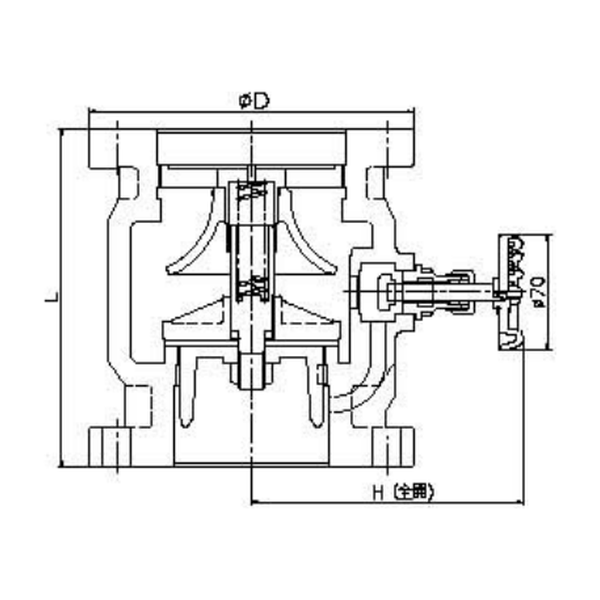

尺寸表

固溶化熱處理 CNS4⁠0⁠0⁠0 G3⁠0⁠9⁠2

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2
L	1⁠8⁠7	2⁠0⁠0	2⁠1⁠0	2⁠1⁠8	2⁠5⁠5	2⁠7⁠9	4⁠1⁠5	5⁠5⁠5	6⁠1⁠5
H	1⁠6⁠3	1⁠7⁠3	1⁠8⁠0	1⁠9⁠0	2⁠1⁠0	2⁠2⁠5	2⁠4⁠5	2⁠8⁠5	3⁠1⁠0
D	1⁠5⁠5	1⁠7⁠5	1⁠8⁠5	2⁠1⁠0	2⁠5⁠0	2⁠8⁠0	3⁠3⁠0	4⁠0⁠0	4⁠4⁠5

單位/mm

最高使用壓力(8⁠0℃以下之靜流水)	最高使用壓力(8⁠0℃以下之脈動水)	試驗壓力(水壓)-閥體	試驗壓力(水壓)-閥座
1⁠4.0kg f/cm²	1⁠0.0kg f/cm²	2⁠0.0kg f/cm²	1⁠5.0kg f/cm²
