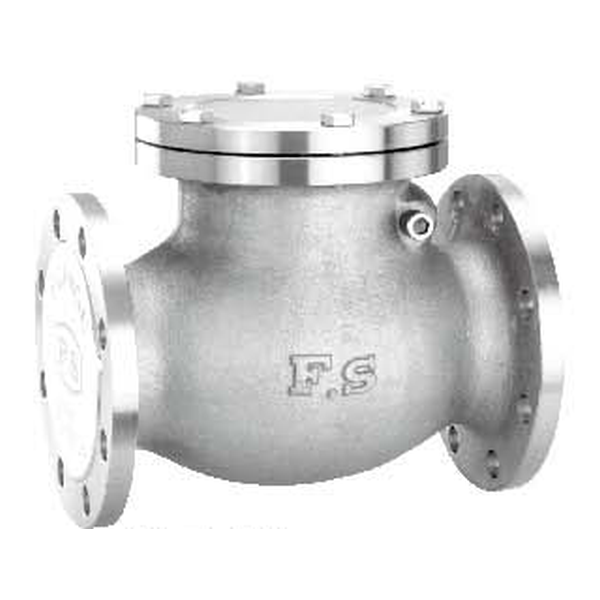

【富山】(法蘭口)FS-032不鏽鋼橫式逆止閥

Name: 【富山】(法蘭口)FS-032不鏽鋼橫式逆止閥
SKU: 220

JIS-1⁠0K

註1: 3⁠1⁠6材質產品,編號 FS-0⁠3⁠2M

註2: JIS-1⁠6K產品,編號 FS-0⁠3⁠2K;JIS-2⁠0K產品,編號 FS-0⁠3⁠2DK

註3: 可訂製禁油品

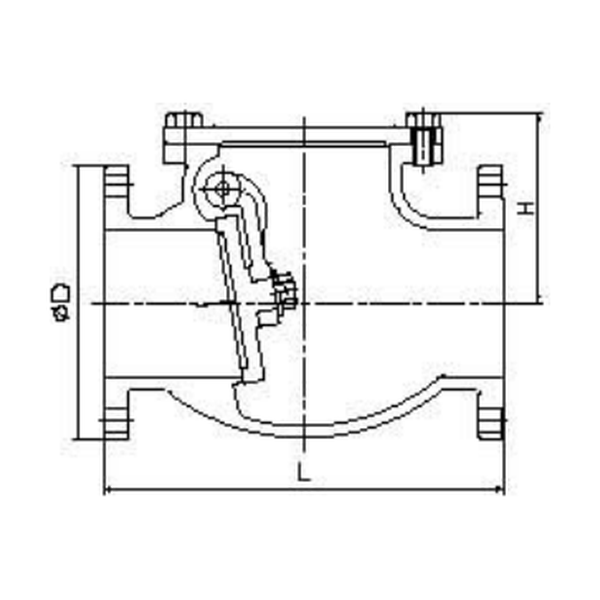

尺寸表

固溶化熱處理 CNS4⁠0⁠0⁠0 G3⁠0⁠9⁠2

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2
L	2⁠0⁠3	2⁠1⁠6	2⁠4⁠0	2⁠9⁠2	3⁠3⁠0	3⁠5⁠6	4⁠9⁠5	6⁠2⁠2	6⁠9⁠9
H	1⁠0⁠2	1⁠2⁠0	1⁠2⁠5	1⁠6⁠8	1⁠7⁠8	2⁠0⁠0	2⁠3⁠5	3⁠5⁠0	3⁠8⁠0
D	1⁠5⁠5	1⁠7⁠5	1⁠8⁠5	2⁠1⁠0	2⁠5⁠0	2⁠8⁠0	3⁠3⁠0	4⁠0⁠0	4⁠4⁠5

單位/mm

最高使用壓力	試驗壓力(水壓)-閥體	試驗壓力(水壓)-閥座
請參閱溫度/壓力基準表	2⁠0kg f/cm²或空氣壓6kg f/cm²	1⁠5kg f/cm²或空氣壓6kg f/cm²
