PRODUCTS
Flanges: JIS 10K 16K共用。FACE TO FACE: ISO 5752 / MOUTING PAD: ISO 5211 TABLE 5. / TEST INSPECTION: ISO 5208 API-598

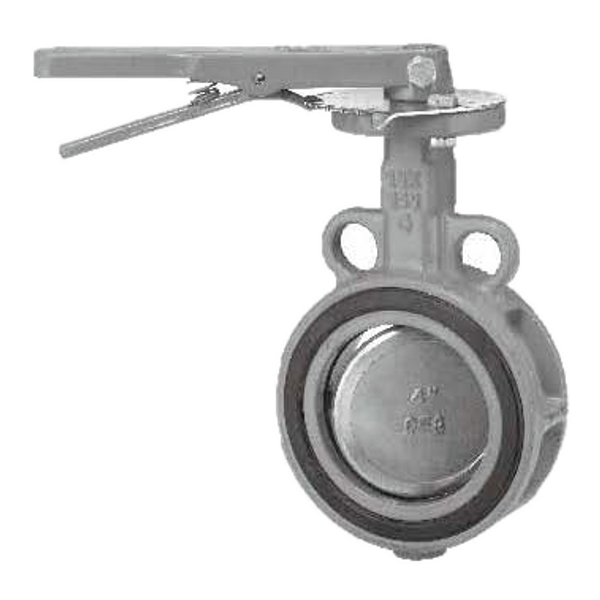

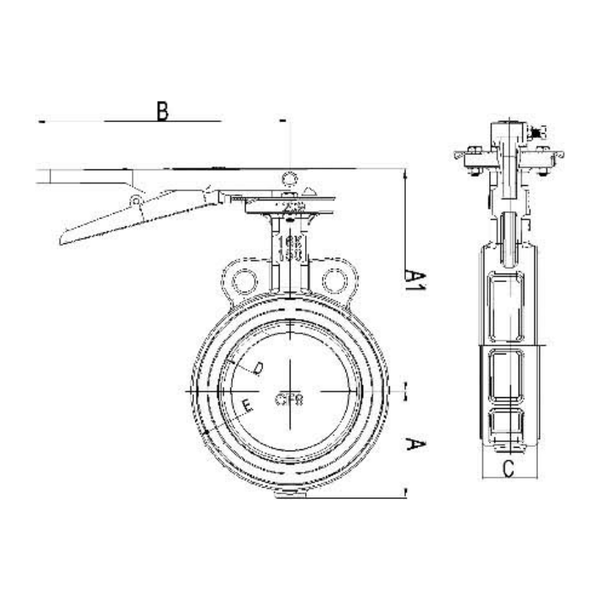

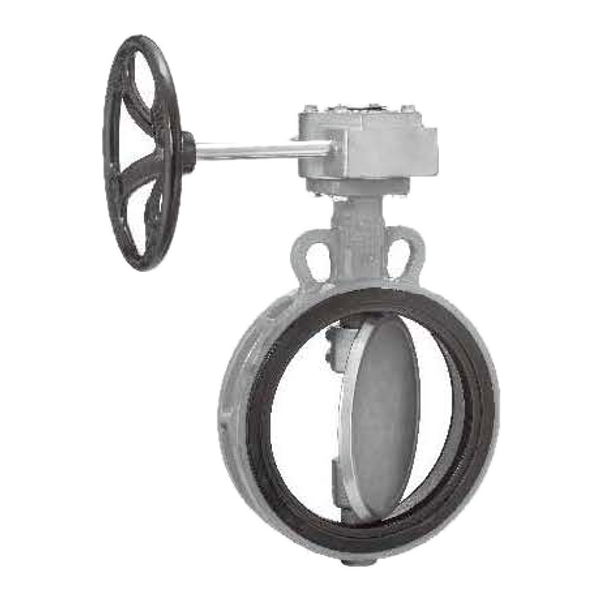

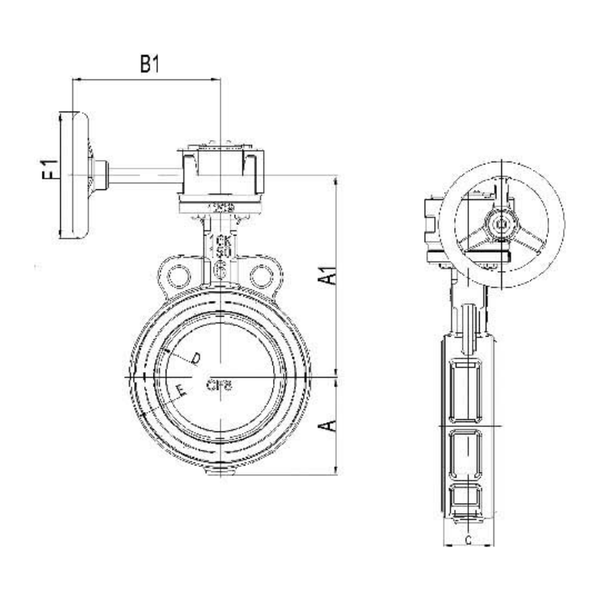

尺寸表(DIMENSIONS)
| VALVE SIZE(inch) | m/m | A | A1 | B | B1 | C | D | E | F |
|---|---|---|---|---|---|---|---|---|---|
| 2.5" | 65 | 62 | 160 | 220 | 165 | 46 | 63 | 113 | 140 |
| 3" | 80 | 70 | 171 | 220 | 165 | 46 | 79 | 128 | 140 |
| 4" | 100 | 83 | 193 | 220 | 165 | 52 | 100 | 151 | 140 |
| 5" | 125 | 98 | 215 | 260 | 165 | 56 | 123 | 182 | 140 |
| 6" | 150 | 110 | 230 | 260 | 165 | 56 | 148 | 206 | 140 |
| 8" | 200 | 139 | 266 | 360 | 280 | 60 | 197 | 258 | 245 |
| 10" | 250 | 170 | 305 | 360 | 280 | 68 | 243 | 320 | 245 |
| 12" | 300 | 200 | 342 | 360 | 280 | 78 | 290 | 374 | 245 |
單位/mm
試壓
| 閥體 | 閥座 |
|---|---|
| 24kg/cm² | 17.6kg/cm² |
主要名稱及材質
| 序號 | 名稱 | 數量 | 材質 |
|---|---|---|---|
| 1 | 密封圈墊片 | 1 | EPDM |
| 2 | 內六角螺絲M6x12 | 2 | SS41 |
| 3 | 壓版 | 1 | SS41 |
| 4 | 密封墊圈 | 1 | EPDM |
| 5 | 閥版 | 1 | A351 CF8 |
| 6 | 閥體 | 1 | FCD45 |
| 7 | 外六角螺絲M8x25 | 4 | SS41 |
| 8 | 密封圈墊片 | 1 | EPDM |
| 9 | 閥桿 | 1 | A182F 304 |
| 10 | 插銷 | 1 | A182F 304 |
| 11 | O型密封圈 | 2 | EPDM |
| 12 | 襯套 | 1 | PTFE |
| 13 | E型扣環 | 1 | SS41 |
| 14 | 螺母 | 2 | SS41 |
| 15 | 齒盤 | 1 | SS41 |
| 15-1 | 齒輪箱 | 1 | CAST IRON |
| 16 | 外六角螺絲 M8x25 | 3 | SS41 |
| 16-1 | 手輪 | 1 | CAST IRON |
| 17 | 手把 | 1 | DUCTILE IRON |
| 17-1 | 螺絲及墊片 M6x12 | 1 | SS41 |
| 18-1 | 螺絲及墊片 M8x45 | 2 | SS41 |
