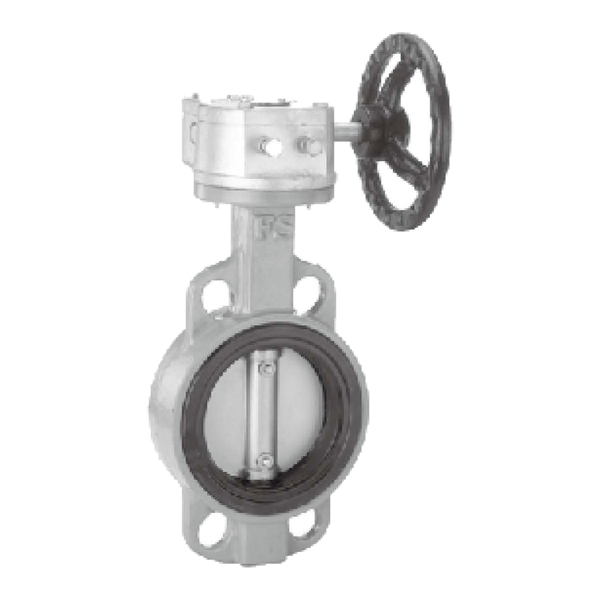

【富山】(法蘭口)FS-016球墨鑄鐵齒輪式蝶型閥

Name: 【富山】(法蘭口)FS-016球墨鑄鐵齒輪式蝶型閥
SKU: 212

JIS-1⁠6K

註: 閥體採環氧樹脂塗裝,厚度1⁠2⁠5±2⁠5 Micron

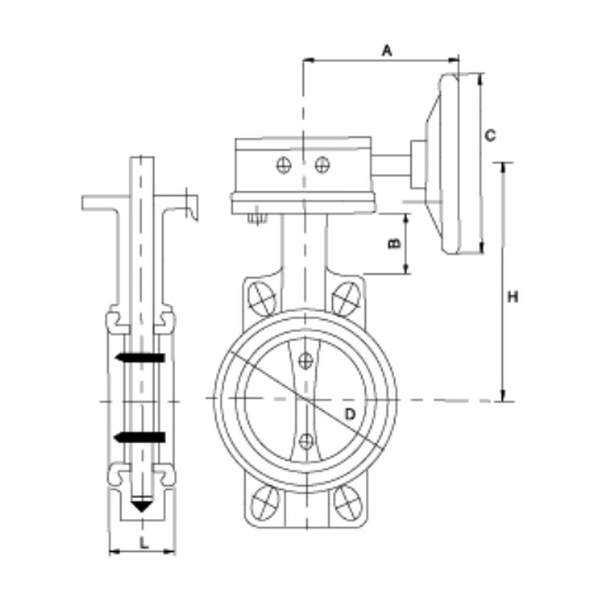

尺寸表

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2	1⁠4	1⁠6	1⁠8	2⁠0	2⁠4
L	4⁠3	4⁠6	4⁠6	5⁠2	5⁠6	5⁠6	6⁠0	6⁠8	7⁠8	7⁠8	1⁠0⁠2	1⁠1⁠4	1⁠2⁠7	1⁠6⁠4
H	1⁠5⁠8	1⁠7⁠0	1⁠7⁠7	1⁠9⁠5	2⁠1⁠2	2⁠2⁠5	2⁠5⁠5	3⁠0⁠1	3⁠2⁠5	4⁠1⁠2	4⁠3⁠7	4⁠8⁠2	4⁠8⁠7	5⁠5⁠7
D	1⁠0⁠1	1⁠2⁠0	1⁠2⁠5	1⁠5⁠2	1⁠8⁠7	2⁠1⁠7	2⁠6⁠7	3⁠2⁠7	3⁠7⁠5	4⁠1⁠5	4⁠8⁠0	5⁠3⁠0	5⁠8⁠0	7⁠2⁠0
A	1⁠8⁠5	1⁠8⁠5	1⁠8⁠5	1⁠8⁠5	1⁠8⁠5	1⁠8⁠5	2⁠8⁠0	2⁠8⁠0	2⁠8⁠0	3⁠7⁠5	3⁠7⁠5	3⁠7⁠5	2⁠9⁠0	2⁠9⁠0
B	8⁠3	8⁠8	4⁠0	4⁠5	5⁠0	5⁠0	4⁠5	4⁠0	4⁠5	7⁠0	7⁠5	7⁠5	7⁠7	8⁠0
C	1⁠5⁠0	1⁠5⁠0	1⁠5⁠0	1⁠5⁠0	1⁠5⁠0	1⁠5⁠0	2⁠5⁠0	2⁠5⁠0	2⁠5⁠0	3⁠5⁠0	3⁠5⁠0	3⁠5⁠0	4⁠1⁠0	4⁠1⁠0

單位/mm

試驗壓力(水壓)-閥體	試驗壓力(水壓)-閥座
2⁠4.0kg f/cm²	1⁠7.6kg f/cm²
