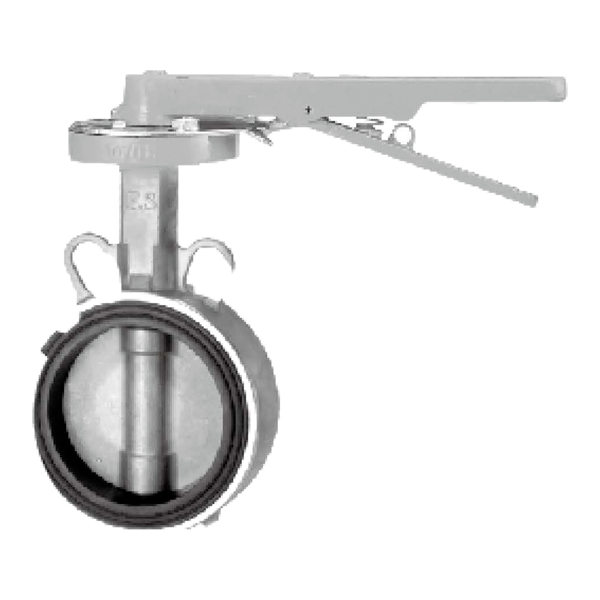

【富山】(法蘭口)FS-015球墨鑄鐵把手式蝶型閥

Name: 【富山】(法蘭口)FS-015球墨鑄鐵把手式蝶型閥
SKU: 211

JIS-1⁠6K

註: 閥體採環氧樹脂塗裝,厚度1⁠2⁠5±2⁠5 Micron

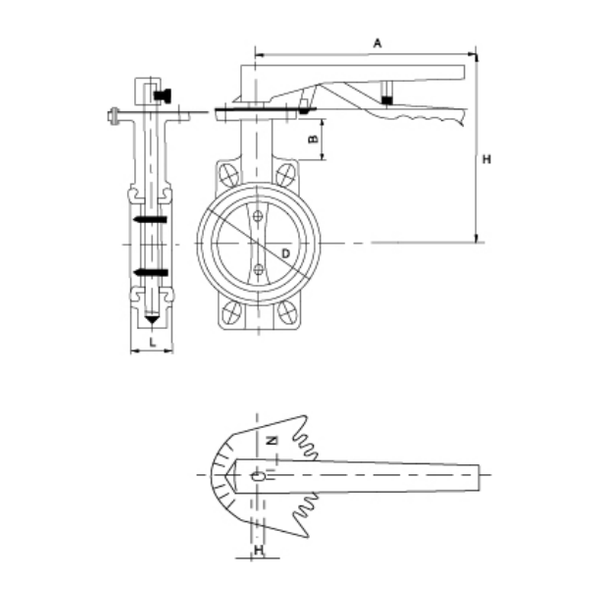

尺寸表

尺寸	2	2 1/2	3	4	5	6	8
L	4⁠3	4⁠6	4⁠6	5⁠2	5⁠6	5⁠6	6⁠0
H	1⁠7⁠4	1⁠7⁠9	1⁠8⁠7	2⁠0⁠2	2⁠0⁠7	2⁠1⁠7	2⁠5⁠9
D	1⁠0⁠1	1⁠2⁠0	1⁠2⁠5	1⁠5⁠2	1⁠8⁠7	2⁠1⁠7	2⁠6⁠7
A	2⁠2⁠0	2⁠2⁠0	2⁠2⁠0	2⁠4⁠5	2⁠4⁠5	2⁠4⁠5	3⁠6⁠0
B	8⁠3	8⁠8	4⁠0	4⁠5	5⁠0	5⁠0	4⁠5

單位/mm

試驗壓力(水壓)-閥體	試驗壓力(水壓)-閥座
2⁠4.0kg f/cm²	1⁠7.6kg f/cm²
