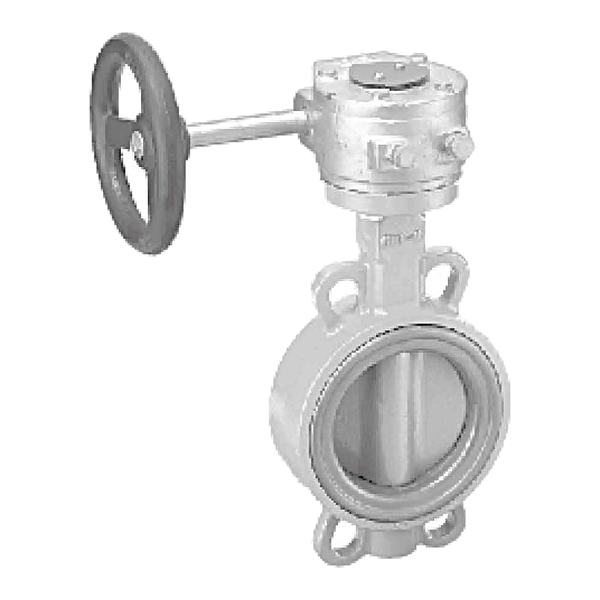

【富山】(法蘭口)FS-044鑄鐵齒輪式蝶型閥(304葉片)

Name: 【富山】(法蘭口)FS-044鑄鐵齒輪式蝶型閥(304葉片)
SKU: 208

加入詢問車 (0)

Flanges: JIS B2⁠2⁠1⁠2 1⁠0K / ANSI B1⁠6.1 class 1⁠2⁠5 / ANSI B1⁠6.5 class 1⁠5⁠0。FACE TO FACE: ISO 5⁠7⁠5⁠2 / MOUTING PAD: ISO 5⁠2⁠1⁠1 TABLE 5. / TEST INSPECTION: ISO 5⁠2⁠0⁠8 API-5⁠9⁠8 / DESIGN STANDARD: API-6⁠0⁠9

註: 閥體採環氧樹脂塗裝,厚度1⁠2⁠5±2⁠5 Micron

HANDWHEEL GEAR ACTUATOR

inch	K	L	M	N
2-6	1⁠6⁠5	1⁠1⁠0	1⁠4⁠0	6⁠0
8-1⁠2	2⁠7⁠0	1⁠6⁠2	2⁠4⁠5	7⁠0
1⁠4-1⁠8	2⁠8⁠0	2⁠1⁠3	3⁠5⁠0	8⁠5
2⁠0-2⁠4	3⁠0⁠0	2⁠8⁠3	4⁠1⁠0	1⁠0⁠5

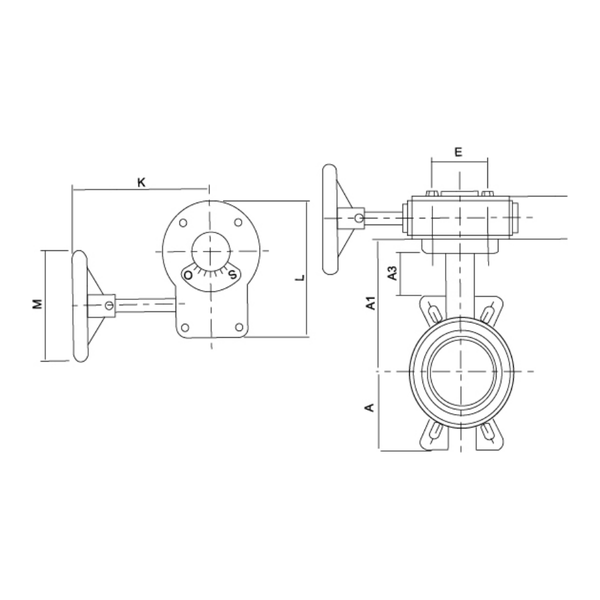

尺寸表(DIMENSIONS)

SIZE	A	A1	B	B1	B2	C	C1	D	E	A3
2"	7⁠5	1⁠4⁠2	3⁠2	1⁠3	8	4⁠3	2⁠4	5⁠6	7⁠0	8⁠9
2.5"	7⁠8	1⁠4⁠7	3⁠2	1⁠3	8	4⁠6	2⁠4	7⁠0	7⁠0	8⁠8
3"	8⁠5	1⁠5⁠5	3⁠2	1⁠3	8	4⁠6	2⁠4	8⁠1	7⁠0	4⁠0
4"	1⁠1⁠0	1⁠7⁠0	3⁠2	1⁠6	1⁠1	5⁠2	2⁠4	1⁠0⁠3	7⁠0	4⁠5
5"	1⁠2⁠5	1⁠7⁠5	3⁠2	1⁠6	1⁠1	5⁠6	2⁠4	1⁠2⁠6	7⁠0	5⁠0
6"	1⁠4⁠0	1⁠8⁠5	3⁠2	1⁠9	1⁠3	5⁠6	2⁠4	1⁠4⁠9	7⁠0	5⁠0
8"	1⁠6⁠0	2⁠2⁠5	3⁠4	2⁠2	1⁠6	6⁠0	2⁠6	1⁠9⁠3	1⁠0⁠2	4⁠5
1⁠0"	2⁠0⁠5	2⁠8⁠0	3⁠4	2⁠5	1⁠9	6⁠8	2⁠6	2⁠4⁠5	1⁠0⁠2	4⁠0
1⁠2"	2⁠3⁠8	3⁠0⁠0	3⁠4	3⁠0	1⁠9	7⁠8	2⁠6	2⁠9⁠6	1⁠0⁠2	4⁠5
1⁠4"	2⁠6⁠6	3⁠5⁠5	5⁠5	3⁠5	1⁠0*8	7⁠8	4⁠0	3⁠3⁠0	1⁠4⁠0	7⁠0
1⁠6"	3⁠0⁠0	3⁠8⁠0	5⁠5	4⁠2	1⁠0*8	1⁠0⁠2	4⁠0	3⁠8⁠6	1⁠4⁠0	7⁠5
1⁠8"	3⁠2⁠3	4⁠2⁠5	5⁠5	4⁠5	1⁠0*8	1⁠1⁠4	4⁠0	4⁠3⁠3	1⁠4⁠0	7⁠5
2⁠0"	3⁠5⁠0	4⁠3⁠0	9⁠0	5⁠0	1⁠2*8	1⁠2⁠7	4⁠0	4⁠8⁠7	1⁠6⁠5	7⁠7
2⁠2"	3⁠8⁠0	4⁠9⁠0	9⁠0	5⁠0	1⁠2*8	1⁠5⁠4	4⁠0	5⁠3⁠6	1⁠8⁠0	8⁠0
2⁠4"	4⁠0⁠7	5⁠0⁠0	9⁠0	6⁠0	1⁠2*8	1⁠5⁠4	4⁠0	5⁠8⁠2	1⁠8⁠0	8⁠0

單位/mm

試壓

閥體	閥座
2⁠0kg/cm²	1⁠2kg/cm²

零件材質

零件PART	材質MATERIAL		可變更材質
閥體 BODY	FC2⁠0	A1⁠2⁠6	FCD/WCB
閥座 SEAT	NBR(8⁠0℃)/EPDM(1⁠2⁠0℃)		VITON
閥桿 STEM	SUS4⁠1⁠0		3⁠0⁠4/3⁠1⁠6
葉片(0⁠4⁠1/0⁠4⁠2) DISC	FCD4⁠5	A5⁠3⁠6	AL Bronze
葉片(0⁠4⁠3/0⁠4⁠4) DISC	SCS1⁠3	A3⁠5⁠1 CF8	SCS1⁠4
固定片 BUSHING	NYLON		SS4⁠1
O形環 O-RING	NBR
把手 LEVER	FCD4⁠5	A5⁠3⁠6
齒輪操作器 GEAR BOX	FC2⁠0	A1⁠2⁠6 B
