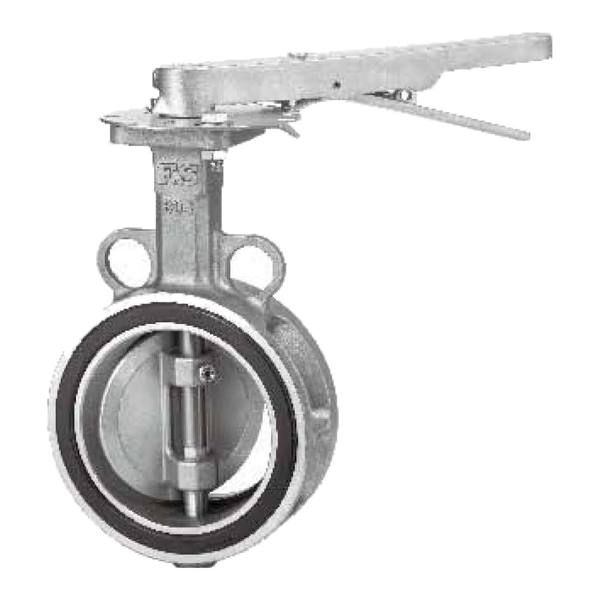

【富山】(對夾)FS-021不鏽鋼把手式偏心蝶閥

Name: 【富山】(對夾)FS-021不鏽鋼把手式偏心蝶閥
SKU: 203

加入詢問車 (0)

Flanges: JIS 1⁠0K.1⁠6K / ANSI B1⁠6.1 class 1⁠2⁠5 / ANSI B1⁠6.5 class 1⁠5⁠0。FACE TO FACE: ISO 5⁠7⁠5⁠2 / MOUTING PAD: ISO 5⁠2⁠1⁠1 TABLE 5. / TEST INSPECTION: ISO 5⁠2⁠0⁠8 API-5⁠9⁠8

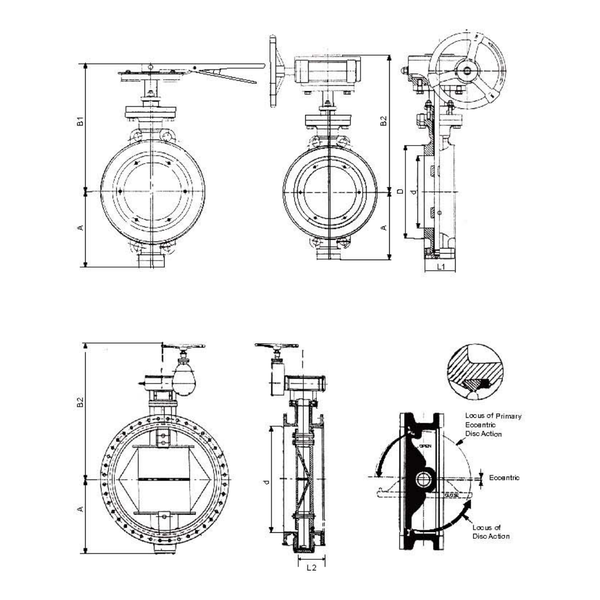

尺寸表(DIMENSIONS)

SIZE	A	B1/B2	d	D	L1	L2
8⁠0	7⁠0	1⁠7⁠1/2⁠4⁠1	7⁠6	1⁠2⁠8	4⁠6	-
1⁠0⁠0	8⁠3	1⁠9⁠3/2⁠6⁠3	1⁠0⁠0	1⁠5⁠1	5⁠2	-
1⁠2⁠5	9⁠8	2⁠1⁠5/2⁠8⁠5	1⁠2⁠5	1⁠8⁠2	5⁠6	-
1⁠5⁠0	1⁠1⁠0	2⁠3⁠0/3⁠0⁠0	1⁠5⁠0	2⁠0⁠6	5⁠6	-
2⁠0⁠0	1⁠3⁠9	2⁠6⁠6/3⁠8⁠9	2⁠0⁠0	2⁠5⁠8	6⁠0	-
2⁠5⁠0	2⁠5⁠0	4⁠2⁠8	2⁠5⁠0	3⁠2⁠0	6⁠8	-
3⁠0⁠0	3⁠0⁠0	4⁠6⁠5	3⁠0⁠0	3⁠7⁠4	7⁠8	-
3⁠5⁠0	5⁠0⁠5	5⁠2⁠0	3⁠5⁠0	4⁠2⁠9	-	1⁠9⁠0
4⁠0⁠0	5⁠4⁠0	5⁠6⁠0	4⁠0⁠0	4⁠8⁠0	-	2⁠1⁠6
4⁠5⁠0	5⁠8⁠0	6⁠0⁠0	4⁠5⁠0	5⁠4⁠8	-	2⁠2⁠2
5⁠0⁠0	6⁠2⁠5	6⁠5⁠0	5⁠0⁠0	6⁠0⁠9	-	2⁠2⁠9
6⁠0⁠0	7⁠0⁠0	7⁠2⁠0	6⁠0⁠0	7⁠2⁠0	-	2⁠6⁠7
7⁠0⁠0	7⁠6⁠5	7⁠9⁠0	7⁠0⁠0	7⁠9⁠4	-	2⁠9⁠2
8⁠0⁠0	8⁠4⁠0	8⁠7⁠0	8⁠0⁠0	9⁠0⁠1	-	3⁠1⁠8

單位/mm

＊1⁠4"(含)以上為全法蘭型

試壓

閥體	閥座
2⁠0kg/cm²	1⁠2kg/cm²

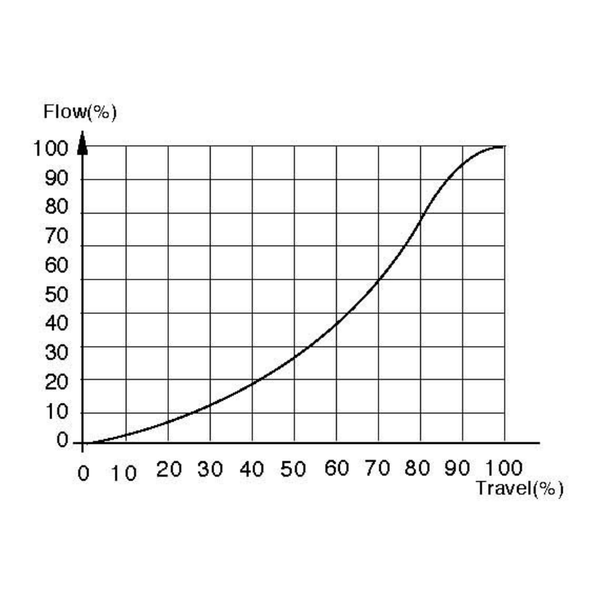

KV值與扭力

KV VALUE	OPENING POSITION 3⁠0°	OPENING POSITION 6⁠0°	OPENING POSITION 9⁠0°	TORQUE(Nm)
2 1/2	2⁠0	7⁠0	1⁠5⁠0	5⁠0
3"	2⁠2	7⁠8	1⁠6⁠8	6⁠0
4"	3⁠8	1⁠6⁠8	3⁠6⁠5	8⁠0
5"	7⁠4	3⁠1⁠2	6⁠5⁠4	1⁠5⁠0
6"	1⁠1⁠5	4⁠8⁠0	9⁠9⁠5	2⁠2⁠0
8"	2⁠1⁠8	9⁠1⁠9	1⁠9⁠2⁠0	4⁠0⁠0
1⁠0"	3⁠3⁠9	1⁠2⁠9⁠8	3⁠2⁠8⁠6	6⁠0⁠0
1⁠2"	4⁠5⁠8	1⁠9⁠4⁠6	4⁠5⁠9⁠8	9⁠0⁠0
1⁠4"	5⁠9⁠6	2⁠3⁠9⁠7	6⁠0⁠7⁠8	1⁠3⁠0⁠0
1⁠6"	6⁠8⁠8	2⁠7⁠6⁠9	7⁠2⁠8⁠5	1⁠5⁠0⁠0
1⁠8"	8⁠7⁠6	3⁠6⁠7⁠4	9⁠1⁠4⁠4	2⁠4⁠0⁠0
2⁠0"	1⁠0⁠8⁠7	4⁠8⁠8⁠7	1⁠1⁠6⁠9⁠8	3⁠5⁠0⁠0
2⁠4"	1⁠7⁠4⁠8	7⁠6⁠9⁠6	1⁠7⁠3⁠5⁠5	4⁠2⁠5⁠0

零件材質

零件PART	材質MATERIAL		可變更材質
閥體 BODY	SCS1⁠3	A3⁠5⁠1CF8	CF8M
閥座 SEAT	EPDM
閥座 SEAT	SCS1⁠3	A3⁠5⁠1 CF8	CF8M
閥桿 STEM	SUS3⁠0⁠4	A1⁠8⁠2F3⁠0⁠4	SUS3⁠1⁠6
葉片 DISC	SCS1⁠3	A3⁠5⁠1CF8	CF8M
固定片 BUSHING	3⁠0⁠4		3⁠1⁠6
彈簧 O-RING	3⁠0⁠4		3⁠1⁠6
把手 LEVER	SCS1⁠3	A3⁠5⁠1CF8
齒輪操作器 GEAR BOX	FC2⁠0	A1⁠2⁠6	SCS1⁠3
