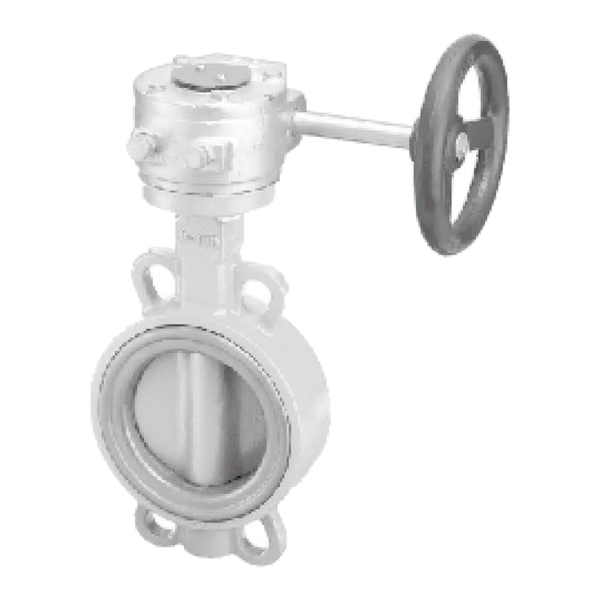

【富山】(對夾)FS-038不鏽鋼齒輪式蝶型閥

Name: 【富山】(對夾)FS-038不鏽鋼齒輪式蝶型閥
SKU: 202

JIS-1⁠0K

註1: 3⁠1⁠6材質產品,編號 FS-0⁠3⁠8M

註2: JIS-1⁠6K產品,編號 FS-0⁠3⁠8K

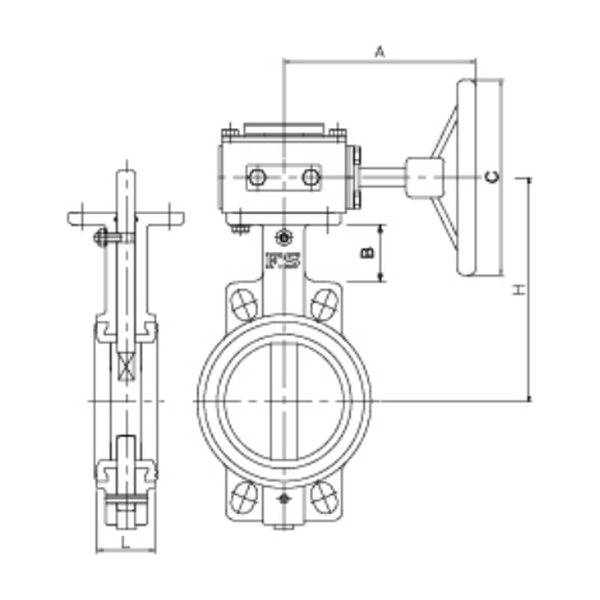

尺寸表

固溶化熱處理 CNS4⁠0⁠0⁠0 G3⁠0⁠9⁠2

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2	1⁠4	1⁠6	1⁠8	2⁠0	2⁠4
L	4⁠3	4⁠6	4⁠6	5⁠2	5⁠6	5⁠6	6⁠0	6⁠8	7⁠8	7⁠8	1⁠0⁠2	1⁠1⁠4	1⁠2⁠7	1⁠5⁠4
H	1⁠4⁠5	1⁠5⁠8	1⁠6⁠7	1⁠9⁠2	2⁠0⁠6	2⁠2⁠1	2⁠6⁠3	3⁠1⁠1	3⁠3⁠5	3⁠9⁠8	4⁠2⁠3	4⁠8⁠3	5⁠0⁠3	5⁠6⁠8
A	1⁠6⁠5	1⁠6⁠5	1⁠6⁠5	1⁠6⁠5	1⁠6⁠5	1⁠6⁠5	2⁠7⁠0	2⁠7⁠0	2⁠7⁠0	2⁠8⁠0	2⁠8⁠0	2⁠8⁠0	3⁠0⁠0	3⁠0⁠0
C	1⁠4⁠0	1⁠4⁠0	1⁠4⁠0	1⁠4⁠0	1⁠4⁠0	1⁠4⁠0	2⁠5⁠0	2⁠5⁠0	2⁠5⁠0	3⁠5⁠0	3⁠5⁠0	3⁠5⁠0	4⁠1⁠0	4⁠1⁠0

單位/mm

最高使用壓力(8⁠0℃以下之靜流水)	最高使用壓力(8⁠0℃以下之脈動水)	試驗壓力(水壓)-閥體	試驗壓力(水壓)-閥座
1⁠0.0kg f/cm²	1⁠0.0kg f/cm²	1⁠5.0kg f/cm²	1⁠1kg f/cm²
