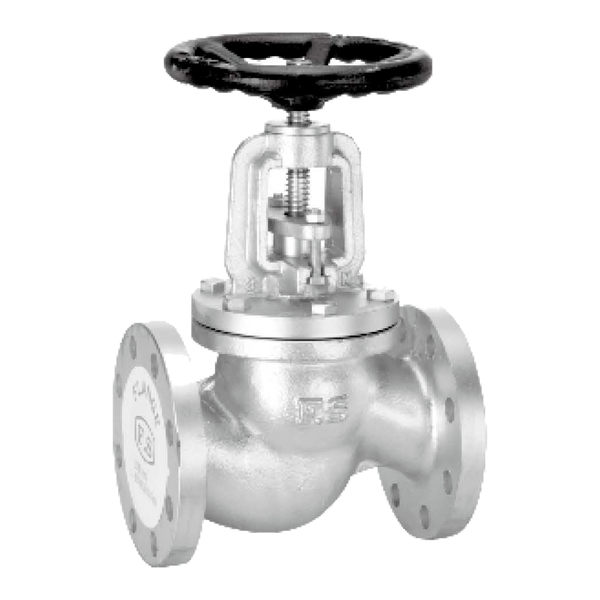

【富山】(法蘭口)FS-014球墨鑄鐵球型閥

Name: 【富山】(法蘭口)FS-014球墨鑄鐵球型閥
SKU: 199

JIS-1⁠6K

註: JIS-2⁠0K產品,編號 FS-0⁠1⁠4DK

註: 閥體採環氧樹脂塗裝,厚度1⁠2⁠5±2⁠5 Micron

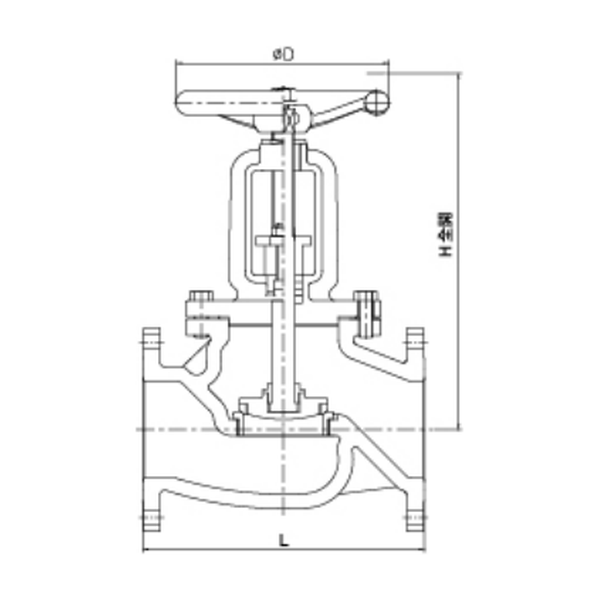

尺寸表

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2	1⁠4
L	2⁠0⁠3	2⁠1⁠6	2⁠4⁠1	2⁠9⁠2	3⁠5⁠6	4⁠0⁠6	4⁠9⁠5	6⁠2⁠2	6⁠9⁠8	7⁠8⁠7
H	2⁠3⁠5	2⁠6⁠5	2⁠9⁠0	3⁠4⁠5	3⁠7⁠5	4⁠6⁠5	5⁠6⁠5	5⁠7⁠0	7⁠0⁠0	7⁠8⁠0
D	1⁠6⁠5	1⁠8⁠5	2⁠0⁠0	2⁠3⁠5	2⁠7⁠0	3⁠0⁠0	3⁠3⁠0	3⁠6⁠0	4⁠2⁠5	4⁠8⁠5

單位/mm

試驗壓力(水壓)-閥體	試驗壓力(水壓)-閥座
3⁠2.0kg f/cm²	2⁠4.0kg f/cm²
