JIS-10K

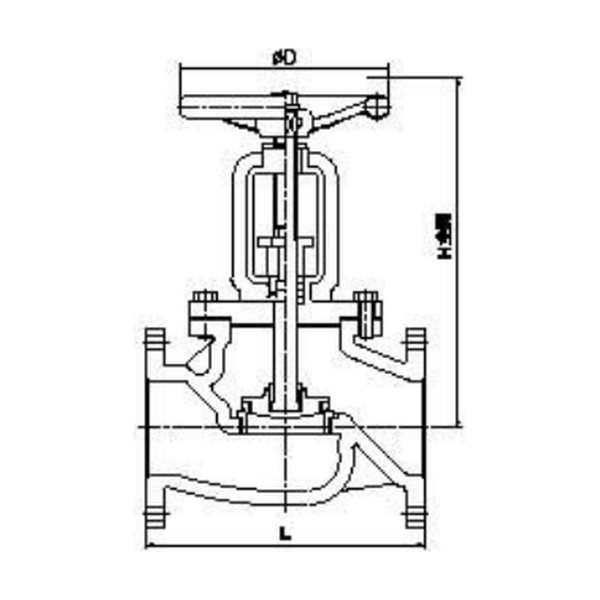

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 |
|---|---|---|---|---|---|---|---|---|
| L | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 |
| H | 235 | 265 | 290 | 345 | 375 | 465 | 565 | 570 |
| D | 165 | 185 | 200 | 235 | 270 | 300 | 330 | 360 |
單位/mm
最高使用壓力/試驗壓力
| 試驗壓力(水壓)-閥體 | 試驗壓力(水壓)-閥座 |
|---|---|
| 20.0kg f/cm² | 15.0kg f/cm² |
零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 BODY | CAST IRON | FC20 |
| 閥蓋 BONNET | CAST IRON | FC20 |
| 閥桿 STEM | STAINLESS STEEL | SUS410 |
| 閥盤 DISC | CAST IRON | FC20 |
| 座環 SEAT RING | CAST BRONZE | BC |
| 壓板 GLAND | DUCTILE IRON | FCD45 |
| 迫緊 PACKING | NO ASBESTOS | |
| 手輪 HANDWHEEL | CAST IRON | FC20 |
