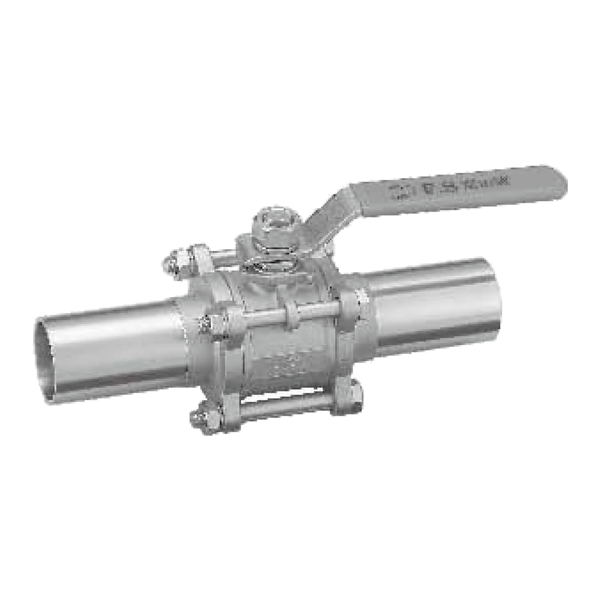

【富山】(對焊口)FS-313L不鏽鋼加長對焊球塞閥

Name: 【富山】(對焊口)FS-313L不鏽鋼加長對焊球塞閥
SKU: 195

1⁠0⁠0⁠0W.O.G

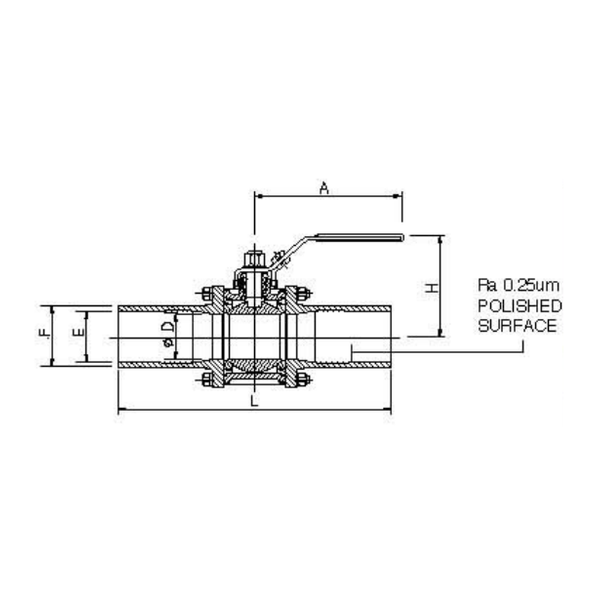

尺寸表

固溶化熱處理 CNS4⁠0⁠0⁠0 G3⁠0⁠9⁠2

尺寸	3/8	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3
D	1⁠2.7	1⁠5	2⁠0	2⁠5	3⁠2	3⁠8	5⁠0	6⁠5	8⁠0
L	1⁠2⁠0	1⁠7⁠0	1⁠7⁠8	2⁠1⁠0	2⁠2⁠0	2⁠3⁠0	2⁠4⁠5	2⁠6⁠5	2⁠9⁠0
H	4⁠9	6⁠0	6⁠2	7⁠5	8⁠2	1⁠1⁠0	1⁠2⁠0	1⁠3⁠0	1⁠5⁠0
A	1⁠0⁠0	1⁠0⁠0	1⁠2⁠0	1⁠4⁠8	1⁠4⁠8	1⁠6⁠4	1⁠6⁠4	2⁠4⁠8	2⁠4⁠8
F	1⁠7.3	2⁠1.7	2⁠7.2	3⁠4	4⁠2.7	4⁠8.6	6⁠0.5	7⁠6.3	8⁠9.1
E(SCH5)	1⁠4.9	1⁠8.4	2⁠3.9	3⁠0.7	3⁠9.4	4⁠5.3	5⁠7.2	7⁠2.1	8⁠4.9
E(SCH1⁠0)	1⁠4	1⁠7.5	2⁠3	2⁠8.4	3⁠7.1	4⁠3	5⁠4.9	7⁠0.3	8⁠3.1

單位/mm

閥體	閥座
4⁠2.0kg f/cm²水壓或 6kg/cm²空氣壓	3⁠2kg f/cm²水壓或 6kg/cm²空氣壓
