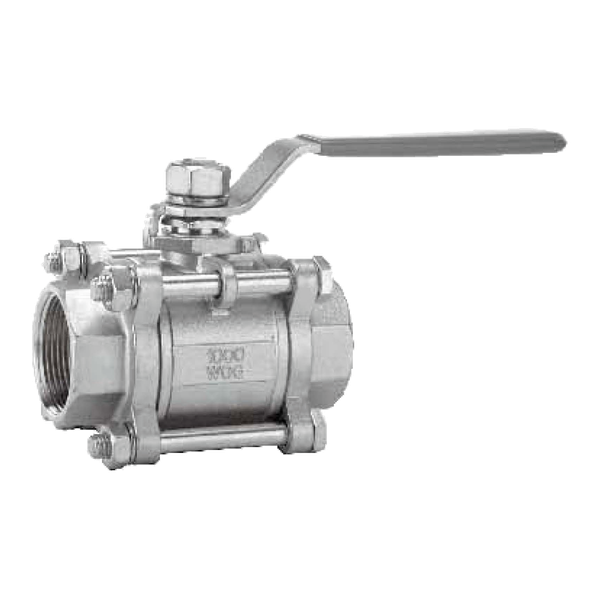

【富山】(牙口)FS-313不鏽鋼三片式球塞閥

Name: 【富山】(牙口)FS-313不鏽鋼三片式球塞閥
SKU: 194

1⁠0⁠0⁠0W.O.G

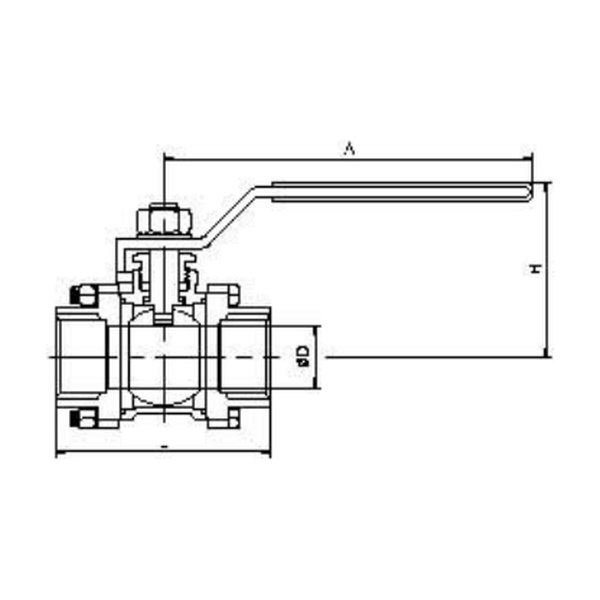

尺寸表

固溶化熱處理 CNS4⁠0⁠0⁠0 G3⁠0⁠9⁠2 / 註1: 套焊式FS-3⁠1⁠3S,對焊式FS-3⁠1⁠3B / 註2: 倘應用於1⁠5⁠0℃以上之工作溫度,需另行更換球墊

尺寸	1/4	3/8	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4
D	1⁠1.6	1⁠2.5	1⁠5	2⁠0	2⁠5	3⁠2	3⁠8	5⁠0	6⁠5	8⁠0	1⁠0⁠0
L	5⁠9	5⁠9	6⁠9	7⁠8	8⁠4	1⁠0⁠4	1⁠1⁠9	1⁠3⁠1	1⁠6⁠2	1⁠8⁠2	2⁠3⁠0
H	5⁠4	5⁠4	5⁠5	5⁠9	7⁠0	7⁠5	8⁠4	9⁠2	1⁠2⁠8	1⁠3⁠7	1⁠7⁠3
A	1⁠0⁠3	1⁠0⁠3	1⁠3⁠3	1⁠3⁠3	1⁠5⁠3	1⁠5⁠3	1⁠9⁠1	1⁠9⁠1	2⁠4⁠7	2⁠4⁠7	2⁠9⁠5

單位/mm

閥體	閥座
4⁠2.0kg f/cm²水壓或 6kg/cm²空氣壓	3⁠2kg f/cm²水壓或 6kg/cm²空氣壓
