1000W.O.G

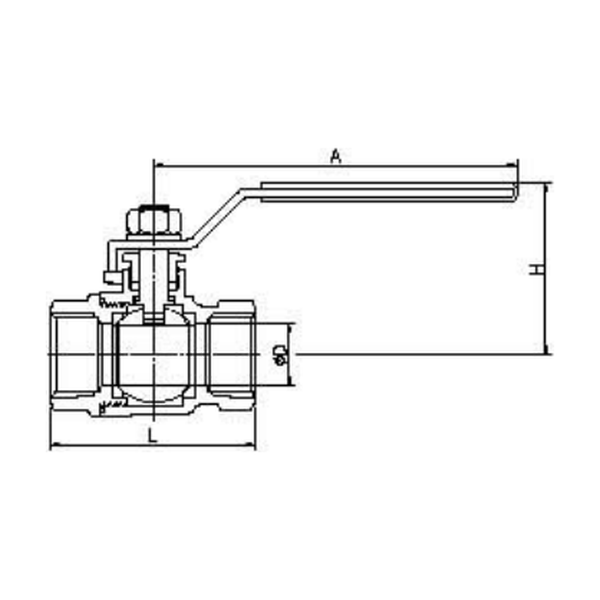

尺寸表
固溶化熱處理 CNS4000 G3092 / 註:倘應用於150℃以上之工作溫度,需另行更換球墊
| 尺寸 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 |
|---|---|---|---|---|---|---|---|---|---|---|
| D | 11.6 | 12.5 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 |
| L | 54.3 | 54.3 | 65 | 76 | 89 | 101.5 | 113 | 124 | 159.3 | 175.3 |
| H | 50 | 50 | 60 | 62 | 73 | 80 | 90 | 100 | 128 | 137 |
| A | 108 | 108 | 133 | 133 | 153 | 153 | 190 | 190 | 247 | 247 |
單位/mm
試壓
| 閥體 | 閥座 |
|---|---|
| 42.0kg f/cm²水壓 或 6kg/cm²空氣壓 |
32kg f/cm²水壓 或 6kg/cm²空氣壓 |
零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 BODY | STAINLESS STEEL | CF8M |
| 閥蓋 BONNET | STAINLESS STEEL | CF8M |
| 閥桿 STEM | STAINLESS STEEL | SUS 316 |
| 閥球 BALL | STAINLESS STEEL | CF8M |
| 球墊 BALL SEAT | PTFE | PTFE |
| 把手 HANDLE | STAINLESS STEEL | SUS 304 |
