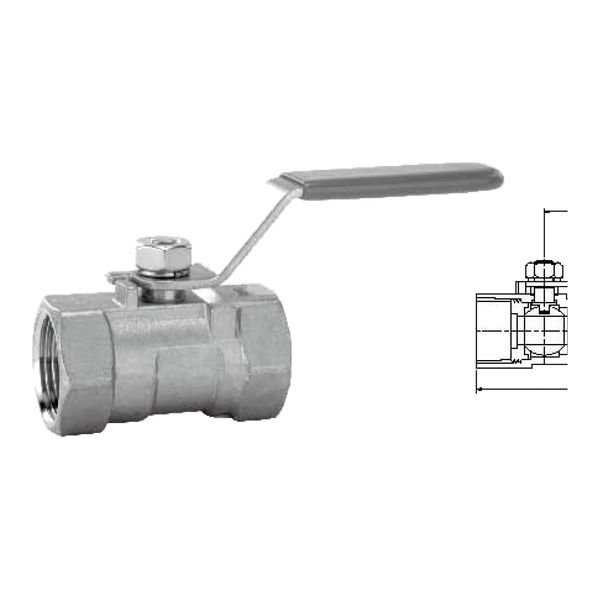

【富山】(牙口)FS-311不鏽鋼一片式球塞閥

Name: 【富山】(牙口)FS-311不鏽鋼一片式球塞閥
SKU: 192

1⁠0⁠0⁠0W.O.G

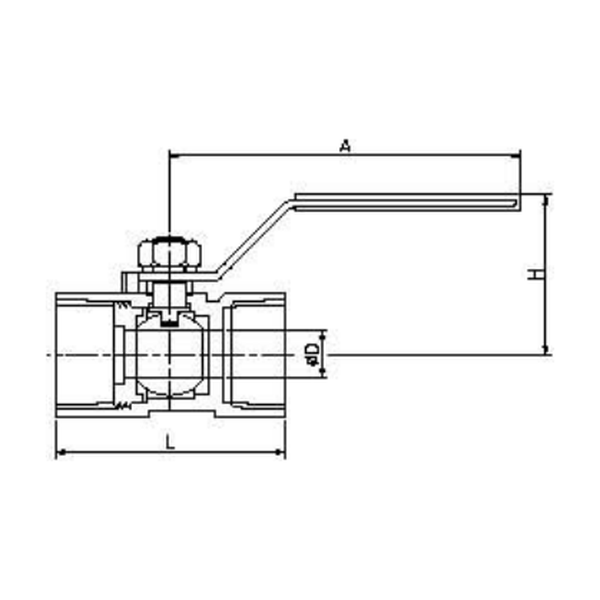

尺寸表

固溶化熱處理 CNS4⁠0⁠0⁠0 G3⁠0⁠9⁠2 / 註:倘應用於1⁠5⁠0℃以上之工作溫度,需另行更換球墊

尺寸	1/4	3/8	1/2	3/4	1	1 1/4	1 1/2	2
D	5	7	9.2	1⁠2.5	1⁠5	2⁠0	2⁠5	3⁠2
L	3⁠9	4⁠4	5⁠6	5⁠9	7⁠1	7⁠7	8⁠3	1⁠0⁠0
H	3⁠3	3⁠5	4⁠2	4⁠6	5⁠0	5⁠6	6⁠6	7⁠2
A	6⁠8	7⁠9	9⁠0	9⁠0	1⁠0⁠4	1⁠0⁠4	1⁠2⁠6	1⁠2⁠6

單位/mm

閥體	閥座
4⁠2.0kg f/cm²水壓或 6kg/cm²空氣壓	3⁠2kg f/cm²水壓或 6kg/cm²空氣壓
