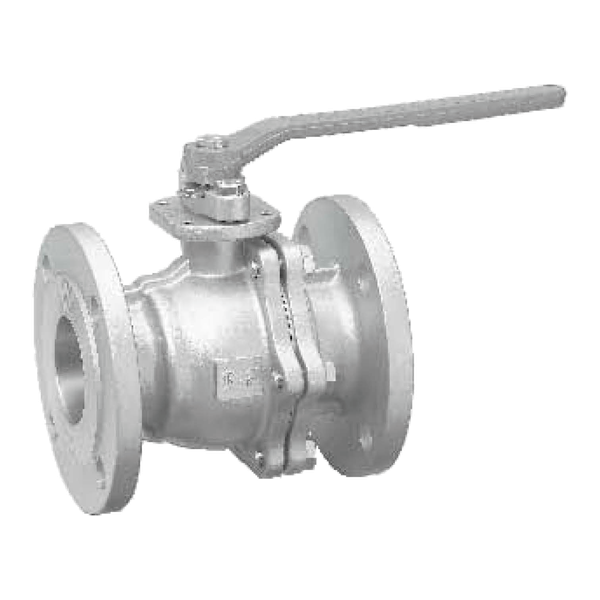

【富山】(法蘭口)FS-030不鏽鋼球塞閥

Name: 【富山】(法蘭口)FS-030不鏽鋼球塞閥
SKU: 191

JIS-1⁠0K / ANSI-1⁠5⁠0(FS-0⁠3⁠0A)

Face To Face:ANSI B 1⁠6.1⁠0 / End Flanges:ANSI B 1⁠6.5(1⁠5⁠0#)、JIS B2⁠2⁠3⁠8(1⁠0K) / Shell wall thickness:ANSI B 1⁠6.3⁠4 / 固溶化熱處理 CNS4⁠0⁠0⁠0 G3⁠0⁠9⁠2

註1. 8"及以上為齒輪操作

註2. 可依客戶使用需求,加裝齒輪箱操作,減輕操作扭力

註3. 也可依使用需求,訂製禁油品,並加掛標籤

註4. 可依使用需求,加裝防靜電裝置

註5. 3⁠1⁠6材質:FS-0⁠3⁠0M

註6. JIS-1⁠6K產品,編號FS-0⁠3⁠0K

尺寸表

尺寸	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"	5"	6"	8"	1⁠0"	1⁠2"
L	1⁠1⁠0	1⁠2⁠0	1⁠3⁠0	1⁠4⁠0	1⁠6⁠5	1⁠8⁠0	1⁠9⁠0	2⁠0⁠0	2⁠3⁠0	3⁠0⁠0(1⁠0K)/3⁠5⁠6(1⁠5⁠0#)	3⁠4⁠0(1⁠0K)/3⁠9⁠4(1⁠5⁠0#)	4⁠5⁠0	5⁠3⁠0	6⁠2⁠0
H	8⁠4	8⁠4	8⁠4	9⁠1	1⁠1⁠5	1⁠2⁠0	1⁠4⁠0	1⁠5⁠3	1⁠7⁠1	2⁠2⁠7	2⁠3⁠0	2⁠9⁠7	3⁠4⁠0	3⁠8⁠2
D	1⁠5	2⁠0	2⁠5	6⁠5	4⁠0	5⁠0	6⁠4	8⁠0	1⁠0⁠0	1⁠2⁠5	1⁠5⁠0	2⁠0⁠0	2⁠5⁠0	3⁠0⁠0
A	1⁠7⁠5	1⁠7⁠5	1⁠7⁠5	1⁠7⁠5	2⁠3⁠0	2⁠3⁠0	3⁠4⁠0	3⁠4⁠0	3⁠4⁠0	7⁠0⁠0	7⁠0⁠0	7⁠0⁠0	8⁠0⁠0	9⁠5⁠0

單位/mm

最高使用壓力	試驗壓力(水壓)-閥體	試驗壓力(水壓)-閥座
請參閱溫度/壓力基準表 Lest pressure:ANSI B1⁠6.3⁠4	2⁠0kg f/cm²或空氣壓6kg f/cm²	1⁠5kg f/cm²或空氣壓6kg f/cm²
