PRODUCTS
150S/600W.O.G

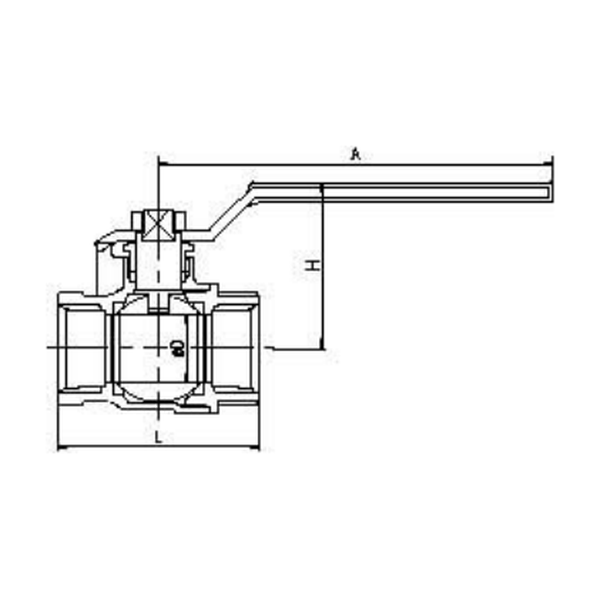

尺寸表
註: FS-301 CxC 套焊式
| 尺寸 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 43 | 46 | 54 | 63 | 76 | 85 | 92 | 108 | 131 | 150 | 159 |
| H | 32 | 37 | 38 | 47 | 52 | 60 | 65 | 75 | 85 | 94 | 94 |
| D | 9 | 10 | 12.7 | 19 | 25 | 32 | 38 | 50 | 63 | 75 | 75 |
| A | 80 | 80 | 80 | 110 | 110 | 130 | 130 | 200 | 200 | 200 | 200 |
單位/mm
＊2 1/2"-4" 標準壓力為400W.O.G
試壓
| 閥體 | 閥座 |
|---|---|
| 63.0kg f/cm²水壓 或 6kg/cm²空氣壓 |
63.0kg f/cm²水壓 或 6kg/cm²空氣壓 |
零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 BODY | FORGED BRASS | C3771BE(1/4"~2") |
| YBSC3(2 1/2"~4") | ||
| 迫緊壓蓋 PACKING CAP | BRASS | C3604B |
| 迫緊 PACKING | PTFE | PTFE |
| 閥桿 STEM | BRASS | C3604B |
| 銅球 BALL | BRASS | C3771BE |
| 把手 HANDWHEEL | STAINLESS STEEL | SUS304(1/4~1 1/2") |
| DUCTILE | FCD | |
