JIS-16K
註: JIS-20K產品,編號 FS-011DK
註: 閥體採環氧樹脂塗裝,厚度125±25 Micron

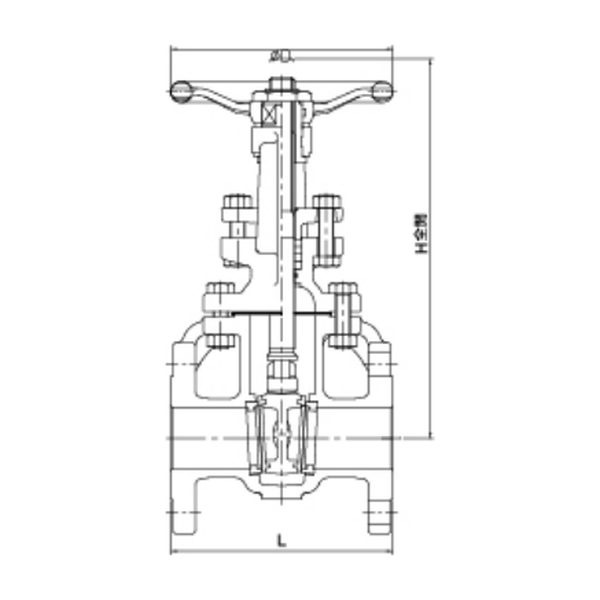

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 180 | 190 | 200 | 230 | 250 | 270 | 290 | 330 | 350 |
| H | 303 | 318 | 368 | 432 | 559 | 622 | 685 | 870 | 1040 |
| D | 180 | 180 | 200 | 230 | 230 | 270 | 270 | 330 | 350 |
單位/mm
最高使用壓力/試驗壓力
| 試驗壓力(水壓)-閥體 | 試驗壓力(水壓)-閥座 |
|---|---|
| 32.0kg f/cm² | 24.0kg f/cm² |
零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 BODY | DUCTILE IRON | FCD45 |
| 閥蓋 BONNET | DUCTILE IRON | FCD45 |
| 閥盤 DISC | DUCTILE IRON | FCD45 |
| 座環 SEAT RING | CAST BRONZE | BC6/304 |
| 閥桿 STEM | STAINLESS STEEL | SUS410 |
| 壓板 GLAND | DUCTILE IRON | FCD45 |
| 迫緊 PACKING | NO ASBESTOS | |
| 手輪 HANDWHEEL | CAST IRON | FC20 |
