JIS-10K

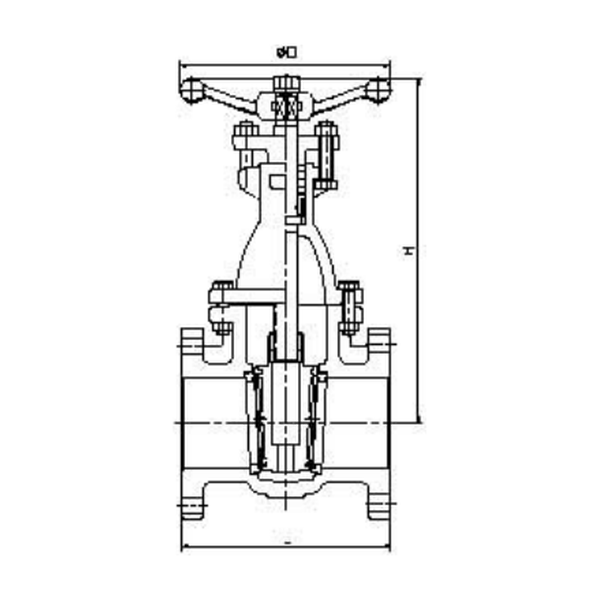

尺寸表
| 尺寸 | 2 | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| L | 180 | 190 | 200 | 230 | 250 | 270 | 290 | 330 | 350 |
| H | 290 | 320 | 350 | 420 | 482 | 545 | 645 | 755 | 850 |
| D | 180 | 180 | 200 | 230 | 250 | 280 | 290 | 330 | 350 |
單位/mm
最高使用壓力/試驗壓力
| 試驗壓力(水壓)-閥體 | 試驗壓力(水壓)-閥座 |
|---|---|
| 20.0kg f/cm² | 15.0kg f/cm² |
零件材質
| 零件PART | 材質MATERIAL | |
|---|---|---|
| 閥體 BODY | CAST IRON | FC20 |
| 閥蓋 BONNET | CAST IRON | FC20 |
| 閥桿 STEM | STAINLESS STEEL | SUS410 |
| 閥盤 DISC | CAST IRON | FC20 |
| 座環 SEAT RING | CAST BRONZE | BC6 |
| 壓板 GLAND | DUCTILE IRON | FCD45 |
| 迫緊 PACKING | NO ASBESTOS | |
| 手輪 HANDWHEEL | CAST IRON | FC20 |
