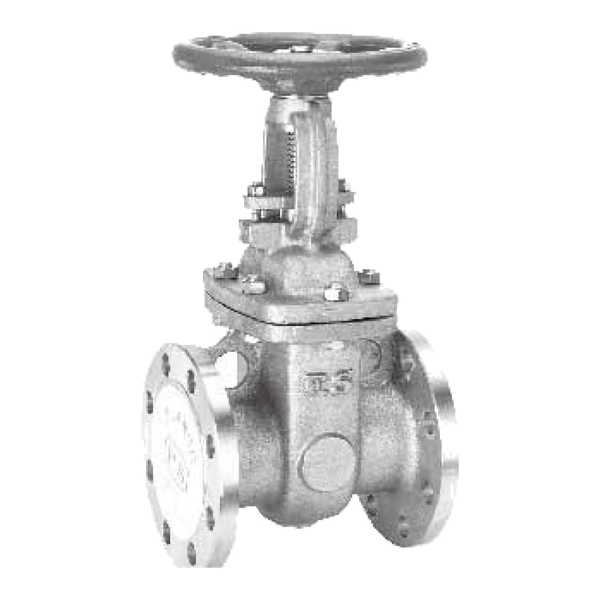

【富山】(法蘭口)FS-031不鏽鋼昇桿式閘門閥

Name: 【富山】(法蘭口)FS-031不鏽鋼昇桿式閘門閥
SKU: 185

JIS-1⁠0K

註1: 3⁠1⁠6材質製品,編號 FS-0⁠3⁠1M

註2: JIS-1⁠6K產品,編號 FS-0⁠3⁠1K;JIS-2⁠0K產品,編號 FS-0⁠3⁠1DK

註3: 可訂製禁油品

註4: 3⁠1⁠6材質製品,1⁠5⁠0PSI,編號 FS-0⁠3⁠1MA

註5: 3⁠0⁠4材質製品,1⁠5⁠0PSI,編號 FS-0⁠3⁠1A

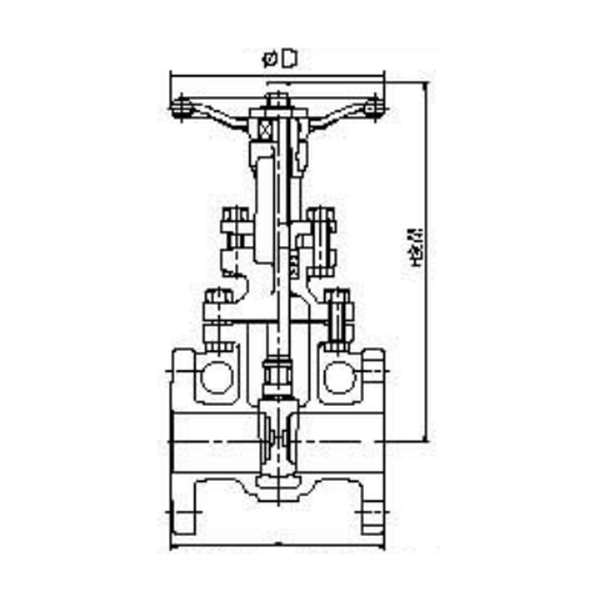

尺寸表

固溶化熱處理 CNS4⁠0⁠0⁠0 G3⁠0⁠9⁠2

尺寸	2	2 1/2	3	4	5	6	8	1⁠0	1⁠2	1⁠4
L	1⁠7⁠8	1⁠9⁠0	2⁠0⁠3	2⁠2⁠9	2⁠5⁠4	2⁠6⁠7	2⁠9⁠2	3⁠3⁠0	3⁠5⁠6	3⁠8⁠1
H	3⁠4⁠0	3⁠9⁠8	4⁠9⁠0	5⁠7⁠7	6⁠9⁠5	7⁠7⁠0	9⁠9⁠0	1⁠1⁠1⁠5	1⁠3⁠8⁠5	1⁠6⁠0⁠0
D	1⁠7⁠0	1⁠7⁠0	1⁠8⁠9	2⁠2⁠2	2⁠9⁠0	2⁠9⁠0	3⁠5⁠0	4⁠0⁠0	4⁠0⁠0	5⁠0⁠0

單位/mm

最高使用壓力	試驗壓力(水壓)-閥體	試驗壓力(水壓)-閥座
請參閱溫度/壓力基準表	2⁠0kg f/cm²或空氣壓6kg f/cm²	1⁠5kg f/cm²或空氣壓6kg f/cm²
